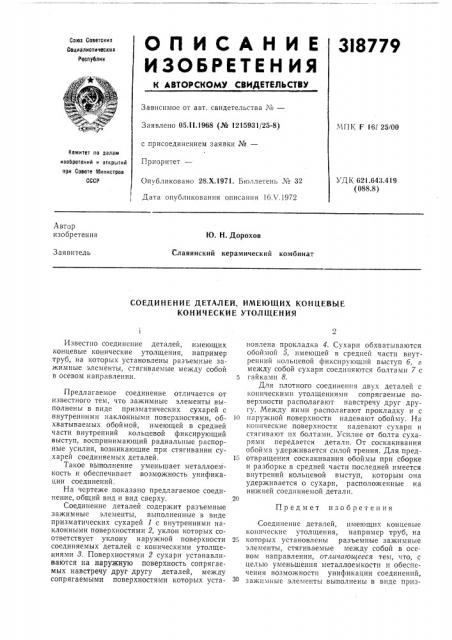

ОПИСАНИЕ 3)8779
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Сециалистическик
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 05Л 1.1968 (¹ 1215931/25-8) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 28.Х.1971. Бюллетень ¹ 32, 1ПК F 16! 25!ОО
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.643А19 (088.8) Дата опубликования описания 16Л .1972
Автор изобретения
Ю. Н. Дорохов
Славянский керамический комбинат
Заявитель
СОЕДИНЕНИЕ ДЕТАЛЕЙ, ИМЕЮЩИХ КОНЦЕВЫЕ
КОНИЧЕСКИЕ УТОЛЩЕНИЯ
Предмет изобретения
Известно соединение деталей, имеющих концевые конические утолщения, например труб, на которых установлены разъемные зажимные элементы, стягиваемые между собой в осевом направлении.
Предлагаемое соединение отличается от известного тем, что зажимные элементы выполнены в виде призматических сухарей с внутренними наклонными поверхностями, обхватываемых обоймой, имеющей в средней части внутренний кольцевой фиксирующий выступ, воспринимающий радиальные распорные усилия, возникающие при стягивании сухарей соединяемых деталей, Такое выполнение уменьшает металлоемкость и обеспечивает возможность унификации соединений.
На чертеже показано предлагаемое соединение, общий вид и вид сверху.
Соединение деталей содержит разъемные зажимные элементы, выполненные в виде призматических сухарей 1 с внутренними наклонными поверхностями 2, уклон которых соответствует уклону наружной поверхности соединяемых деталей с коническими утолщениями 8. Поверхностями 2 сухари устанавливаются на наружную поверхность сопрягаемых навстречу друг другу деталей, между сопрягаемыми поверхностями которых установлена прокладка 4. Сухари обхватываются обоймой 5, имеющей в средней части внутренний кольцевой фиксирующий выступ б, а между собой сухари соединяются болтами 7 с
5 гайками 8.
Для плотного соединения двух деталей с коническими утолщениями сопрягаемые поверхности располагают навстречу друг другу. Между ними располагают прокладку и с
10 наружной поверхности надевают обойму. На конические поверхности надевают сухари и стягивают их болтами. Усилие от болта сухарями передается детали. От соскакивания обойма удерживается силой трения. Для пред15 отвращения соскакивания обоймы при сборке и разборке в средней части последней имеется внутрений кольцевой выступ, которым она удерживается о сухари, расположенные на нижней соединяемой детали.
Соединение деталей, имеющих концевые конические утолщения, например труб, на
25 которых установлены разъемные зажимные элементы, стягиваемые между собой в осевом направлении, отличаюитееся тем, что, с целью уменьшения металлоемкости и обеспечения возможности унификации соединений, зажнмные элементы выполнены в виде приз318779
Состанна ель Н. Слатин
Текред Т, Ускова
Корректор Л. Орлова
Редактор Т. Киселева
Заказ 501/1963 Изд. ¹ 1410 Тираж 473 Подписное
11НИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР
Москва, Ж-35, Раушскаи наб., д. 4/5
Тпп. Харьк. Фил. нрсд. <Патент» матических сухарей с внутренними наклонными поверхностями, обхватываемых обоймой, имеющей в средней части внутренний кольцевой фиксирующий выступ, воспринимающий радиальные распорные усилия, возникающие при стягивании сухарей соединяемых деталей.
