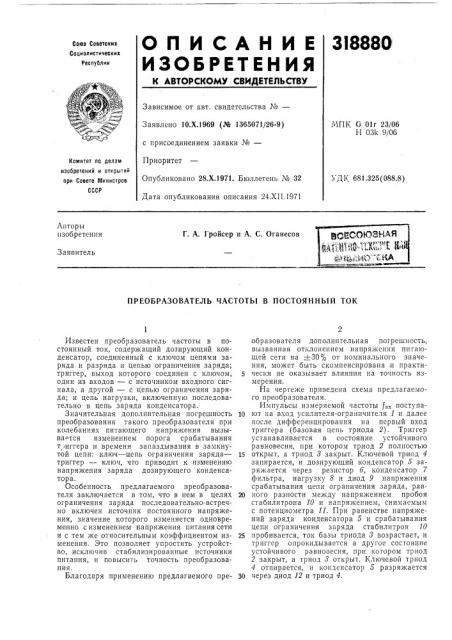

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 10.Х.1969 (№ 1365071/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28.Х.1971. Бюллетень № 32

Дата опубликования описания 24.XI I.1971

МПК G Olr 23/06

Н 03k 9/06

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 681.325(088.8) Авторы изобретения

Г. А. |ройсер и А. С. Оганесов

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЪ| В ПОСТОЯННЫЙ ТОК

Известен преобразователь частоты в постоянный ток, содержащий дозирующий конденсатор, соединенный с ключом цепями заряда и разряда и цепью ограничения заряда; триггер, выход которого соединен с ключом, один из входов — с источником входного сигнала, а другой — с цепью ограничения заряда; и цепь нагрузки, включенную последовательно в цепь заряда конденсатора.

Значительная дополнительная погрешность преобразования такого преобразователя при колебаниях питающего напряжения вызыва тся изменением порога срабатывания т иггера и времени запаздывания в замкнутой цепи: ключ — цепь ограничения заряда— триггер — ключ, что приводит к изменению напряжения заряда дозирующего конденсатора.

Особенность предлагаемого преобразователя заключается в том, что в нем в целях ограничения заряда последовательно-встречно включен источник постоянного напряжения, значение которого изменяется одновременно сизменением напряжения питания сети и с тем же относительным коэффициентом изменения. Это позволяет упростить устройство, исключив стабилизированные источники питания, и повысить точность преобразования.

Благодаря применению предлагаемого преобразователя дополнительная погрешность, вызванная отклонением напряжения питающей сети на +-30о/о от номинального значения, может быть скомпенсирована .и практи5 чески не оказывает влияния на точность измерения.

На чертеже приведена схема предлагаемого преобразователя.

Импульсы измеряемой частоты j„, поступа10 ют на вход усилителя-ограничителя 1 и далее после дифференцирования на первый вход триггера (базовая цепь триода 2). Триггер устанавливается в состояние устойчивого равновесия, при котором триод 2 полностью

15 открыт, а триод 8 закрыт. Ключевой триод 4 запирается, и дозирующий конденсатор 5 заряжается через резистор 6; конденсатор 7 фильтра, нагрузку 8 и диод 9 напряжения срабатывания цепи ограничения заряда, рав20 ного разности между напряжением пробоя стабилитрона 10 и напряжением, снимаемым с потенциометра 11. При равенстве напряжений заряда конденсатора 5 и срабатывания цепи ограничения заряда стабилитрон 10

25 пробивается, ток базы триода 8 ввооззрраассттааеетт, и триггер опрокидывается в другое состояние устойчивого равновесия, при котором триод

2 закрыт, а триод 3 открыт. Ключевой триод

4 отпирается, и конденсатор 5 разряжается

30 через диод 12 и триод 4.
