Устройство для индикации неэквивалентности импульсных последовательностей

Устройство для индикации неэквивалентности импульсных последовательностей

Иллюстрации

Показать все

Реферат

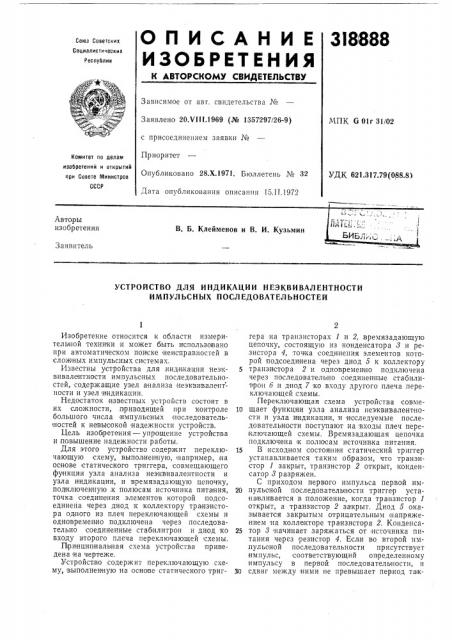

О П И С А Н И Е 3I8 888

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.VI11.1969 (№ 1357297/26-9) с присоединением заявки №

Пр иоритет

Опубликовано 28.Х.1971. Бюллетень № 32

Дата опубликования описания 15.II.1972

МПК G 01г 31 02

Комитет по делам изобретений и открытий

УДК 621.317.79(088.8) при Совете Министров

СССР

Авторы изобретения

В. Б. Клейменов и В. И. Кузьмин

Заявитель

УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ НЕЭКВИВАЛЕНТНОСТИ

ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ

Изобретение относится к области измерительной техники и может быть использовано при автоматическом поиске неисправностей в сложенных импульсных системах.

Известны устройства для,индикации неэквивалентности импульсных последовательностей, содержащие узел анализа неэквивалент ности и узел индикации.

Недостаток известных устройств состоит в их сложности,,приводящей при контроле большого числа импульсных последовательностей к невысокой надежности устройств.

Цель изобретения — упрощение устройства и повышение надежности работы.

Для этого устройство содержит переключающую схему, выполненную, |например, на основе статического триггера, совмещающего функции узла анализа неэквивалентности и узла индикации, .и времязадающую цепочку, подключенную,к полюсам источника питания, точка соединения элементов которой подсоединена через диод к коллектору транзистора одного из плеч переключающей схемы и одновременно подключена через последовательно соединенные стабилитрон и диод ко входу второго плеча переключающей схемы.

Принципиальная схема устройства приведена на чертеже.

Устройство содержит переключающую схему, выполненную на основе статического триггера на транзисторах 1 и 2,;времязадающую цепочку, состоящую из конденсатора т и резистора 4, точка соединения элементов которой подсоединена через диод 5 к коллектору транзистора 2 и одновременно подключена через последовательно соедине нные стабилитрон 6 и диод 7 ко входу другого плеча .переключающей схемы.

Переключающая схема устройства совме10 щает функции узла анализа неэквивалентности и узла и ндикации, и исследуемые последовательности поступают на входы плеч переключающей схемы. Времязадающая цепочка подключена к полюсам источника питания.

15 В исходном состоянии статический триггер устанавливается таким образом, что транзистор 1 закрыт, транзистор 2 открыт, конденсатор 8 разряжен.

С приходом первого импульса первой им20 пульеной последовательности тригге1р устана вливается в .положение, когда транзистор 1 открыт, а транзистор 2 закрыт. Диод 5 оказывается закрытым отрицательным напряжением на коллекторе транзистора 2. Конденса25 тор 3 начинает заряжаться от источника питания через резистор 4. Если во второй им,пульсной последовательности присутствует импульс, соответствующий определенному импульсу в первой последовательности, и

30 сдвиг между ними не превышает период так
