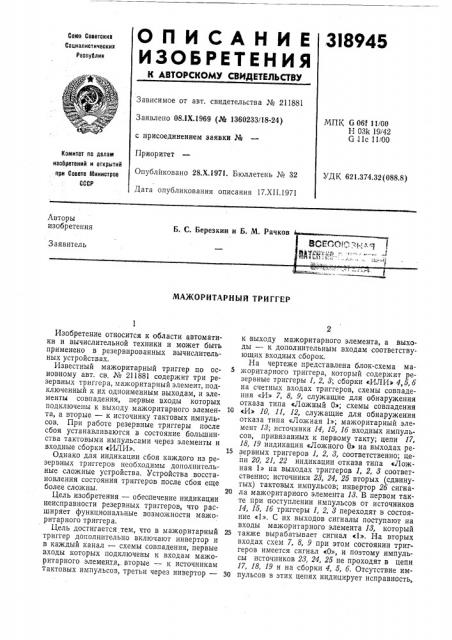

3I8 945

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 211881

Заявлено 08.1Х.1969 (№ 1360233/18-24) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1971. Бюллетень № 32

Дата опубликования описания 17.XII.1971

МПК G 06111/00

Н 03k 19/42

G 11с 11 00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.374.32 (088.8) Авторы изобретения

Б. С. Березкин и Б. М. Рачков

Заявитель

МА)КОРИТАРНЫй ТРИГГЕР

Изобретение относится к области автоматики и вычислительной техники и может быть применено в резервированных вычислительных устройствах.

Известный мажоритарный триггер по основному авт. св. № 211881 содержит три резервных триггера, мажоритарный элемент, подключенный к их одноименным выходам, и элементы совпадения, первые входы которых подключены к выходу мажоритарного элемента, а вторые — к источнику тактовых импульсов. При работе резервные триггеры после сбоя устанавливаются в состояние большинства тактовыми импульсами через элементы и входные сборки <ИЛИ».

Однако для индикации сбоя каждого из резервных триггеров необходимы дополнительные сложные устройства. Устройства восстановления состояния триггеров после сбоя еще более сложны.

Цель изобретения — обеспечение индикации неисправности резервных триггеров, что расширяет функциональные возможности мажоритарного триггера.

Цель достигается тем, что в мажоритарный триггер дополнительно включают инвертор и в каждый канал — схемы совпадения, первые входы которых подключены к входам мажоритарного элемента, вторые — к источникам тактовых импульсов, третьи через инвертор— к выходу мажоритарного элемента, а выходы — к дополнительным входам соответствующих входных сборок.

На чертеже представлена блок-схема ма5 жоритарного триггера, который содержит резервные триггеры 1, 2, 8; сборки «ИЛИ» 4, $, б на счетных входах триггеров, схемы совпадения «И» 7, 8, 9, служащие для обнаружения отказа типа <Ложный О»; схемы совпадения

I0 «И» 10, 11, 12, служащие для обнаружения отказа типа «Ложная 1»; мажоритарный элемент 18; .источники 14, 15, lб входных импульсов, привязанных к первому такту; цепи 17, 18, 19 индикации «Ложного О» на выходах ре15 зервных триггеров 1, 2, 8, соответственно; цепи 20, 21, 22 индикации отказа типа <Ложная 1» на выходах триггеров 1, 2, 3 соответственно; источники 28, 24, 2б вторых (сдвинутых) тактовых импульсов; инвертор 2б сигна20 ла мажоритарного элемента 13. В первом такте при поступлении импульсов от источников

14, 15, lб триггеры 1, 2, 3 переходят в состояние «1». С их выходов сигналы поступают на входы мажоритарного элемента 18, который

25 также вырабатывает сигнал «1». На вторых входах схем, 8, 9 при этом состоянии триггеров имеется сигнал «О», и поэтому импульсы источников 28, 24, 25 не проходят в цепи

l7, 18, 19 и на сборки 4, б, б. Отсутствие им30 пульсов в этих цепях индицирует исправность, 318945

Составитель В. А. Комаров

Редактор И. А. Орлова Техред 3. Н. Тараненко Корректоры: T. А. Гревцова и T. А. Бабакина

Заказ 3542/14 Изд. Ме 1498 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 отсутствие сбоев и отказов типа «Ложный 0» триггеров 1, 2, 8.

При сбое любого триггера, например триггера 1, на его инверсном выходе возникает сигнал «1», и схема «И» 7 открыта для импульсов с источника 28. При этом импульс второго такта проходит через сборку 4 и на счетный вход триггера 1 и изменяет его состояние на правильное, соответствующее состоянию большинства резервных триггеров.

Кроме того, этот импульс проходит в цепь 17, что является сигналом о сбое триггера 1. После перехода триггера в состояние «1» схема

«И» 7 закрывается, и поступление импульсов в цепь 17 прекращается.

При полном отказе триггера 1, например, типа «Ложный О», схема «И» 7 открывается при состоянии «1» большинства триггеров 2 и 8, и в цепь 17 продолжает идти серия им пульсовв.

Таким образом возможно определение типа отказа по виду сигналов в цепях индикации неисправностей.

Для обнаружения и исправления отказов типа «Ложная 1» и сбоев одного из резервных триггеров введены элементы «И» 10, 11, 12, управляемые сигналом с выхода мажоритарного элемента 18 через инвертор 26. Входы этих элементов подключены к инверсным выходам триггеров 1, 2, 8, а выходы — к сборкам 4, б, б соответственно. При сбое типа

5 «Ложная 1» триггера 1 открывается элемент

10 и на сборку 4 во втором такте поступает импульс. Триггер 1 переходит в состояние, совпадающее с состоянием большинства триггеров 2, 8. При этом элемент 10 закрывается.

1о В цепь 20, таким образом, проходит только один импульс. При полном отказе триггера 1 в цепи 20 появляется последовательность импульсов, 15 Предмет изобретения

Мажоритарный триггер по основному авт. св. И 211881, отличающийся тем, что, с целью расширения функциональных возможностей

20 триггера, он дополнительно содержит инвертор и в каждом канале — схемы совпадения, первые входы которых подключены к входам мажоритарного элемента, вторые — к источникам тактовых импульсов, третьи через ин25 вертор — к выходу мажоритарного элемента, а выходы — к дополнительным входам соответствующих входных сборок.
