Реферат



319 0 00

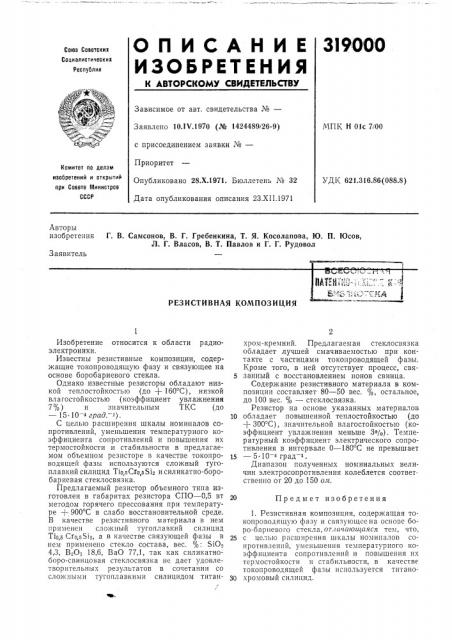

ОПИСАНИЕ

ИЗОЬЕЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.1V.1970 (№ 1424489/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28.Х.1971. Бюллетень ¹ 32

Дата опубликования описания 23.Х11.1971

МПК Н 01с 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.86(088.8) Авторы изобретения

Г. В. Самсонов, В. Г. Гребенкина, Т. Я. Косолапова, Ю. П. Юсов, Л. Г. Власов, В. T. Павлов и Г. Г. Рудовол

Заявитель

РЕЗИСТИВНАЯ КОМПОЗИЦИЯ

Изобретение относится к области радиоэлектроники.

Известны резистивные композиции, содержащие токопроводящую фазу и связующее на основе боробариевого стекла.

Однако известные резисторы обладают низкой теплостойкостью (до + 160 С), низкой влагостойкостью (коэффициент увлажнения

7о о) и значительным ТКС (до — 15 10 4 трао.

С целью расширения шкалы номиналов сопротивлений, уменьшения температурного коэффициента сопротивлений и повышения их термостойкости и стабильности в предлагаемом объемном резисторе в качестве токопроводящей фазы используются сложный тугоплавкий силицид Т)ю,5Сго,о 512 и силикатно-боробариевая стеклосвязка.

Предлагаемый резистор объемного типа изготовлен в габаритах резистора СПΠ— 0,5 вт методом горячего прессования при температуре + 900 С в слабо восстановительной среде.

В качестве резистивного материала в нем применен сложный тугоплавкий силицид

Т1о,е Сто,е54, а в качестве связующей фазы в нем применено стекло состава, вес. ос: Si0.

4,3, ВаОа 18,6, ВаО 77,1, так как силикатноборо-свинцовая стеклосвязка не дает удовлетворитель lhlx. результатов в сочетании со слож.Iûìè тугоплавкими силицидом титан, хром-кремний. Предлагаемая стеклосвязка обладает лучшей смачиваемостью при контакте с частицами токопроводящей фазы.

Кроме того, в ней отсутствует процесс, свя5 занный с восстановлением ионов свинца.

Содержание резистивного материала в композиции составляет 80 — 50 вес. о о, остальное, до 100 вес, о о — стеклосвязка.

Резистор на основе указанных материалов

10 обладает повышенной теплостойкостью (до

+ 300 С), значительной влагостойкостью (коэффициент увлажнения меньше 3%). Температурный коэффициент электрического сопротивления в интервале 0 — 180 С не превышает

15 — 5 10 4 град т.

Диапазон полученных номинальных величин электросопротивления колеблется соответ ствепно от 20 до 150 олт.

20 Предмет изобретения

1. Резистивная композиция, содержащая токопроводящую фазу и связующее на основе боро-бариевого стекла, отличающаяся тем, что, 25 с целью расширения шкалы номиналов сопротивлений, уменьшения температурного коэффициента сопротивлений и повышения пх термостойкости и стабильности, в качестве токопроводящей фазы используется титано30 хромовый силицид.

319000

Составитель И. Мишустин

Редактор T. И. Морозова Техред А. А. Камышникова Корректоры: Л. Б. Бадылама и В. И. Жолудева

Заказ 3547/17 Изд. № 1518 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

2. Композиция по п. 1, отличающаяся тем, что исходные компоненты взяты в следующих соотношениях, вес. о о: силицид 50 — 80, связка до 100.

3. Композиция по пп. 1 и 2, отличающаяся тем, что исходные компоненты силицида взяты в следующих соотношениях, вес. титан 10 — 40, хром 10 — 40, кремний 35 — 55.

4, Композиция по пп. 1 и 2, отличающаяся тем, что исходные компоненты стеклосвязки взяты в следующих соотношениях, вес. %: окись бария 14 — 36, окись бора 4 — 15, окись кремния 1 — 10, от общего веса резистивной композиции.
