Реферат



g%c+j ч ч,т ту х

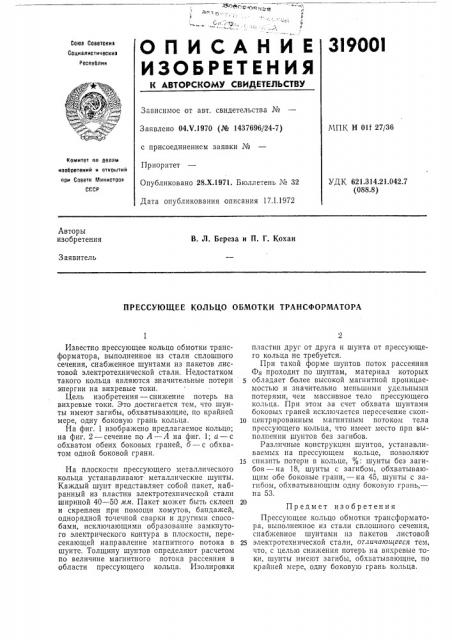

О П И С А Н И Е 3I900I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Соггиалистических

Реслублии

Зависимое от авт. свидетельства М

МПК Н Olf 27/36

Заявлено 04.Ч.1970 (№ 1437696/24-7) с присоединением заявки Ме

Приоритет

Опубликовано 28.Х.1971. Бюллетень Ме 32

Дата опубликования описания 17.1.1972

Комитет оо делам изобоетеиий и откомтий пои Совете Мииистоое

СССР

УДК 621.314.21.042.7 (088.8) Авторы изобретения

В. Л. Береза и П. Г. Кохан

Заявитель

ПРЕССУЮЩЕЕ КОЛЬЦО ОБМОТКИ ТРАНСФОРМАТОРА

Известно прессующее кольцо обмотки трансформатора, выполненное из стали сплошного сечения, снабженное шунтами из пакетов листовой электротехнической стали. Недостатком такого кольца являются значительные потери энергии на вихревые токи, Цель изобретения — снижение потерь на вихревые токи. Это достигается тем, что шунты имеют загибы, обхватывающие, по крайней мере, одну боковую грань кольца.

На фиг. 1 изображено предлагаемое кольцо; на фиг. 2 — сечение по А — А на фиг. 1; а — с обхватом обеих боковых граней, б — с обхватом одной боковой грани.

На плоскости прессующего металлического кольца устанавливают металлические шунты.

Каждый шунт представляет собой пакет, набранный из пластин электротехнической стали шириной 40 — 50 мм. Пакет может быть склеен и скреплен при помощи хомутов, бандажей, однорядной точечной сварки и другими способами, исключающими образование замкнутого электрического контура в плоскости, пересекающей направление магнитного потока в шунте. Толщину шунтов определяют расчетом по величине магнитного потока рассеяния в области прессующего кольца. Изолировки пластин друг от друга и шунта от прессующего кольца не требуется.

При такой форме шунтов поток рассеяния

Фз проходит по шунтам, материал которых обладает более высокой магнитной проницаемостью и значительно меньшими удельными потерями, чем массивное тело прессующего кольца. При этом за счет обхвата шунтами боковых граней исключается пересечение сконlO центрированным магнитным потоком тела прессующего кольца, что имеет место при выполпении шунтов без загибов.

Различные конструкции шунтов, устанавливаемых на прессующем кольце, позволяют

15 снизить потери в кольце, /о. шунты без загибов — на 18, шунты с загибом, обхватывающим обе боковые грани,— на 45, шунты с загибом, обхватывающим одну боковую грань,— на 53.

Предмет изобретения

Прессующее кольцо обмотки трансформатора, выполненное из стали сплошного сечения, снабженное шунтами из пакетов листовой

2S электротехнической стали, от,гичающееея тем, что, с целью снижения потерь на вихревые токи, шунты имеют загибы, обхватывающие, по крайней мере, одну боковуго грань кольца.

319001

Шднт

Редактор А. Пейсоченко

Заказ 3842/18 Изд. № 1512 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Составитель В. Фельдшер

Техред T. Ускова

Корректоры; Л. Царькова и О. Тюрина
