Цветоделительная сетка приемной

Цветоделительная сетка приемной

Иллюстрации

Показать все

Реферат



3l9I5I

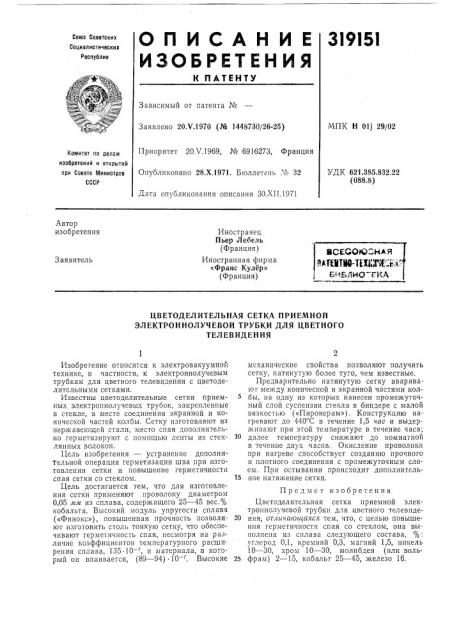

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республии

Зависимый от патента Ме

МПК Н Olj 29/02

Заявлено 20Х.1970 (№ 1448730/26-25) Приоритет 20.V,1969, зле 6916273, Франция

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 28.Х,1971. Бюллетеш М. 32

УДК 621.385.832.22 (088.8) Дата опубликования описания 30.XI I.1971

Автор изобретения

Иностранец

Пьер Лебель (Франция) Иностранная фирма

-<Франс Кулер» (Франция) Заявитель

ЦВЕТОДЕЛИТЕЛЬНАЯ СЕТКА ПРИЕМНОЙ

ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ ДЛЯ ЦВЕТНОГО

ТЕЛЕВИДЕНИЯ

Изобретение относится к электровакуумной технике, в частности, к электроннолучевым трубкам для цветного телевидения с цветоделительными сетками.

Известны цветоделительные сетки приемных электроннолучевых трубок, закрепленные в стекле, в месте соединения экранной и конической частей колбы. Сетку изготовляют из нержавею цей стали, место спая дополнительно герметизируют с помощью лепты из стеклянных волокон.

Цель изобретения — устранение дополнительной операции герметизации шва при изготовлении сетки и повышение герметичности спая сетки со стеклом.

Цель достигается тем, что для изготовления сетки применяют проволоку диаметром

0,05 л м из сплава, содержащего 25 — 45 вес.% кобальта. Высокий модуль упругости сплава («Финокс»), повышенная прочность позволяют изготовить столь тонкую сетку, что обеспечивают герметичность спая, несмотря на различие коэффициентов температурного расширения сплава, 135 10, и материала, в который он впаивается, (89 — 94) 10 . Высокие механические свойства позволяют получить сетку, натянутую более туго, чем известные.

Предварительно натянутую сетку вваривают между конической и экранной частями колбы, на одну из которых нанесен промежуточный слой суспензии стекла в биндере с малой вязкостью («Пирокерам») . Конструкцию нагревают до 440 С в течение 1,5 час и выдерживают при этой температуре в течение часа;

1о далее температуру снижают до комнатной в течение двух часов. Окисление проволоки при нагреве способствует созданию прочного и плотного соединения с промежуточным слоем. При остывании происходит дополнитель15 ное натяжение сетки.

Предмет изобретения

Цветоделительная сетка приемной электроннолучевой трубки для цветного телевиде20 ния, отличающаяся тем, что, с целью повышения герметичности спая со стеклом, она выполнена из сплава следующего состава, %. углерод 0,1, кремний 0,3, магний 1,5, никель

10 — 30, хром 10 — 30, молибден (или воль25 фрам) 2 — 15, кобальт 25 — 45, железо 16,
