Патент ссср 319152

Патент ссср 319152

Иллюстрации

Показать все

Реферат

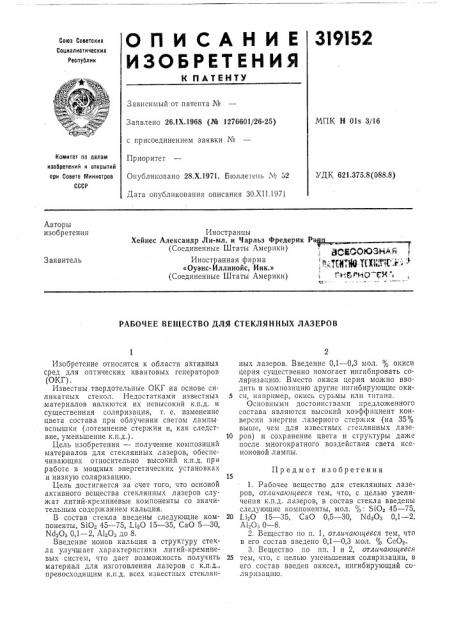

3I9I52

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

МПК Н 01s 3/16

Заявлено 26.1Х.1968 (№ 1276601/26-25) с присоединением заявки ¹

Приоритет

Опубликовано 28.Х.1971. Бюллетепт № 52

Дата опубликования описания ЗО.XI I.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.375.8 (088.8) Авторы изобретения

Иностранцы

Хейнес Александр Ли-мл. и Чарльз Фредерик (Соединенные Штаты Америки) Иностранная фирма

«Оуэнс-Иллинойс, Инк.» (Соединенные Штаты Америки) Рэ

Заявитель

РАБОЧЕЕ ВЕЩЕСТВО ДЛЯ СТЕКЛЯННЫХ ЛАЗЕРОВ

Изобретение относится к области активных сред для оптических квантовых генераторов (ОКГ).

Известны твердотельные ОКГ на основе силикатных стекол. Недостатками известных материалов являются их невысокий к.п.д. и существенная соляризация, т. е. изменение цвета состава при облучении светом лампы вспышки (потемнение стержня и, как следствие, уменьшение к,п.д.).

Цель изобретения — получение композиций материалов для стеклянных лазеров, обеспечивающих относительно высокий к.п.д. при работе в мощных энергетических установках и низкую соляр из ацию.

Цель достигается за счет того, что основой активного вещества стеклянных лазеров служат литий-кремниевые компоненты со значительным содержанием кальция.

В состав стекла введены следующие компоненты, $10э 45 — 75,,1.40 15 — 35, СаО 5 — 30, И(40э 0,1 — 2, А1еОэ до 8.

Введение ионов кальция в структуру стекла улучшает характеристики литий-кремниевых систем, что дает возможность получить материал для изготовления лазеров с к.п.д., превосходящим к.п.д, всех известных стеклянных лазеров. Введение 0,1 — 0,3 мол, % окиси церия существенно помогает ингибировать соляризацию. Вместо окиси церия можно вводить в композицию другие ингибирующие оки5 си, например, окись сурьмы или титана.

Основными достоинствами предложенного состава являются высокий коэффициент конверсии энергии лазерного стержня (на 35% выше, чем для известных стеклянных лазе10 ров) и сохранение цвета и структуры даже после многократного воздействия света ксеноновой лампы.

Предмет изобретения

1. Рабочее вещество для стеклянных лазеров, отличатощееся тем, что, с целью увеличения к.п.д. лазеров, в состав стекла введены следующие компоненты, мол. %, SIO 45 — 75, 20 1 40 15 — 35, СаО 0,5 — 30, Хс40э 0,1 — 2, А120з 0 — 8.

2. Вещество по п. 1, отличающееся тем, что в его состав введено 0,1 — 0,3 мол, % СеОе.

3. Вещество по пп. 1 и 2, отличающееся

25 тем, что, с целью уменьшения соляризации, в его состав введен окисел, ингибирующий соляризацию.

319152

Составитель А. Запольский

Техред А. Камышникова Корректор Е. Миронова

Редактор И. Орлова

Заказ 3546/18 Изд. № 1500 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

4. Вещество по п. 3, отличающееся тем, что в качестве окисла, .ингибирующего соляризацию, использована окись сурьмы.

5. Вещество по п. 3, отличающееся тем, что в качестве окисла, ингибирующего соляризацию, использована двуокись титана.
