3I9I55

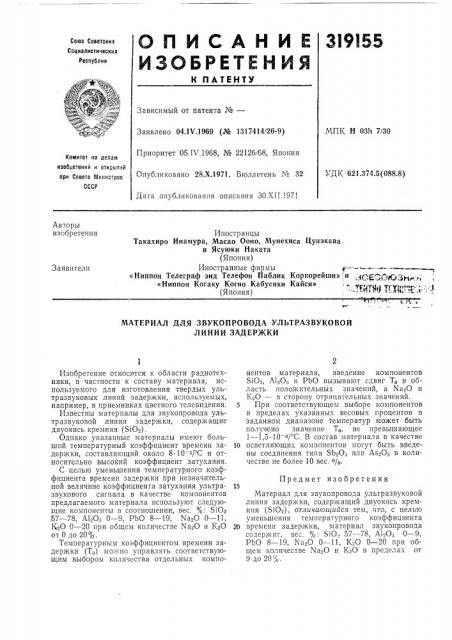

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №вЂ”

МПК Н 03h 7/30

Заявлено 04 1Ч.1969 (№ 1317414/26-9) Приоритет 05.IV.1968, № 22126/68, Япония

Комитет по делам изобретений и открытий при Совете Минн";poe

СССР

УДК 621.374.5(088.8) Опубликовано 28.Х.1971. Бюллетень № 32

Дата опубликования описания 30.XII.1971

Авторы изобретения

Иностранцы

Такахиро Инамура, Масао Ооно, Мунехиса Цунэкава и Ясуюки Наката (Япония) Иностранные фирмы

«Ниппон Телеграф энд Телефон Паблик Корпорейшн» и

«Ниппон Когаку Когио Кабусики Кайся» (Япония) Заявители

МАТЕРИАЛ ДЛЯ ЗВУКОПРОВОДА УЛЬТРАЗВУКОВОИ

ЛИНИИ ЗАДЕРЖКИ

Изобретение относится к области радиотехники, в частности к составу материала, используемого для изготовления твердых ультразвуковых линий задержки, используемых, например, в приемниках цветного телевидения.

Известны материалы для звукопровода ультразвуковой линии задержки, содержащие двуокись кремния (SIO ) .

Однако указанные материалы имеют большой температурный коэффициент времени задержки, составляющий около 8 10 -PC и относительно высокий коэффициент затухания.

С целью уменьшения температурного коэффициента времени задержки при незначительной величине коэффициента затухания ультразвукового сигнала в качестве компонентов предлагаемого материала используют следующие компоненты в соотношении, вес. %: $10

57 — 78, А1 0а 0 — 9, PbO 8 — 19, Na>O 0 — 11, К>О 0 — 20 при общем количестве Na O и К О от 0 до 20%.

Температурным коэффициентом времени задержки (То) можно управлять соответствующим выбором количества отдельных компонентов материала, введение компонентов

SiO, А1 0а и PbO вызывают сдвиг Тс в область положительных значений, а 1ча20 и

К О вЂ” в сторону отрицательных значений.

5 При соответствующем выборе компонентов в пределах указанных весовых процентов в заданном диапазоне температур может быть получено значение То, не превышающее

1 — 1,5 10 с/"С. В состав материала в качестве

10 осветляющих компонентов могут быть введены соединения типа $Ь Оа или As20> в количестве не более 10 вес. %.

Предмет изобретения

Материал для звукопровода ультразвуковой линии задержки, содержащий двуокись кремния ($102), отлича/ощийся тем, что, с целью уменьшения температурного коэффициента

20 времени задержки, материал звукопровода содержит, вес, %: Si0 57 — 78, А!сОа 0 — 9, PbO 8 — 19, Na O 0 — 11, К:О 0 — 20 при общем количестве Аа О и К О в пределах от

9 до 20%
