3I934I

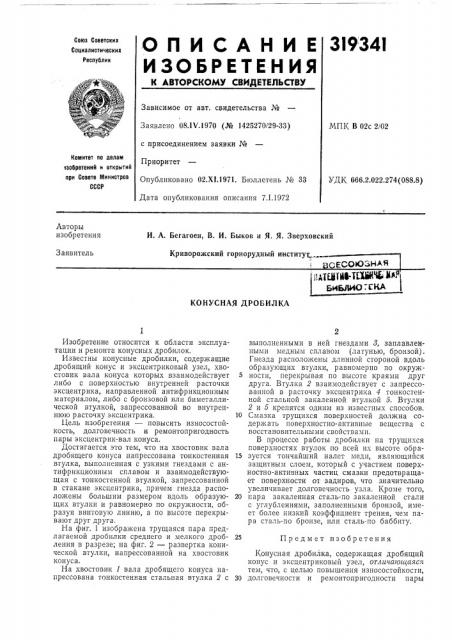

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.1V.1970 (№ 1425270/29-33) с присоединением заявки №
Приоритет
Опубликовано 02.Х1.1971. Бюллетень № 33
Дата опубликования описания 7.1.1972
МПК В 02с 2/02
Комитет по делам хаобретеиий и открытий при Совете Министров
СССР
УДК 666.2,022.274(088.8) Авторы изобретения
И. А. Бегагоен, В. И. Быков и Я. Я. Зверховский
Заявитель
Криворожский горнорудный институт; СЕСОЮ. Н а Р1
КОНУСНАЯ ДРОБИЛКА
Изобретение относится к области эксплуатации и ремонта конусных дробилок.
Известны конусные дробилки, содержащие дробящий конус и эксцентриковый узел, хвостовик вала конуса которых взаимодействует либо с поверхностью внутренней расточки эксцентрика, направленной антифрикционным материалом, либо с бронзовой или биметаллической втулкой, запрессованной во внутреннюю расточку эксцентрика.
Цель изобретения — повысить износостойкость, долговечность и ремонтопригодность пары эксцентрик-вал конуса.
Достигается это тем, что на хвостовик вала дробящего конуса напрессована тонкостенная втулка, выполненная с узкими гнездами с антифрикционным сплавом и взаимодействующая с тонкостенной втулкой, запрессованной в стакане эксцентрика, причем гнезда расположены большим размером вдоль образующих втулки и равномерно по окружности, образуя винтовую линию, а по высоте перекрывают друг друга.
На фиг. 1 изображена трущаяся пара предлагаемой дробилки среднего и мелкого дробления в разрезе; на фиг. 2 — развертка конической втулки, напрессованной на хвостовик конуса.
На хвостовик 1 вала дробящего конуса напрессована тонкостенная стальная втулка 2 с выполненными в ней гнездами 8, заплавленными медным сплавом (латунью, бронзой).
Гнезда расположены длинной стороной вдоль образующих втулки, равномерно по окруж5 ности, перекрывая по высоте краями друг друга. Втулка 2 взаимодействует с запрессованной в расточку эксцентрика 4 тонкостенной стальной закаленной втулкой 5. Втулки
2 и 5 крепятся одним из известных способов.
10 Смазка трущихся поверхностей должна содержать поверхностно-активные вещества с восстановительными свойствами.
В процессе работы дробилки на трущихся поверхностях втулок по всей их высоте обра15 зуется тончайший налет меди, являющийся защитным слоем, который с участием поверхностно-активных частиц смазки предотвращает поверхности от задиров, что значительно увеличивает долговечность узла. Кроме того, 20 пара закаленная сталь-по закаленной стали с углублениями, заполненными бронзой, имеет более низкий коэффициент трения, чем пара сталь-по бронзе, или сталь-по баббиту.
25 Предмет изобретения
Конусная дробилка, содержащая дробящий конус и эксцентриковый узел, отличаюш,аяся тем, что, с целью повышения износостойкости, 30 долговечности и ремонтопригодности пары
319341
i в! Ф«., Р.-юг. 7 эксцентрик — вал конуса, на хвостовик вала дробящего конуса напрессована тонкостенная втулка, выполненная с узкими гнездами с аптифрикционным сплавом и взаимодействующая с тонкостенной втулкой, запрессованной в стакане эксцентрика, причем гнезда расположены большим размером вдоль образующих втулки и равномерно по окружности, образуя винтовую линию, а по высоте перекрывают одно другое.
