Реферат



Й вЂ” и- А.

3I9 343

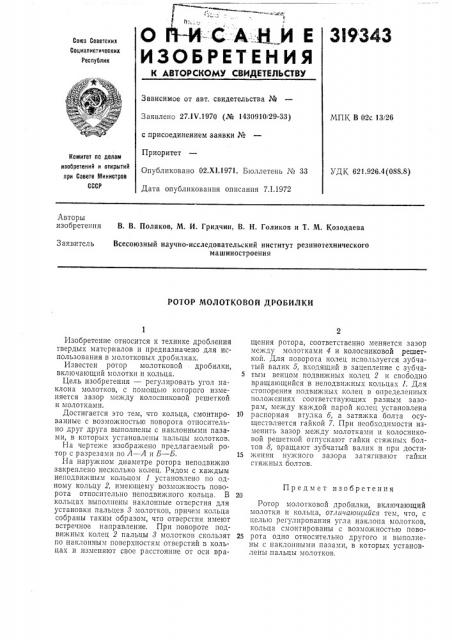

О C Н.И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 27.!У.1970 (№ 1430910/29-33) с присоединением заявки №

Приоритет

Опубликовано 02.Х!.1971. Бюллетень M 33

Дата опубликования описания 7.1.1972

МПК В 02с 13/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.926.4 (088.8) Авторы изобретения

В. В. Поляков, М. И. Гридчин, В. H. Голиков и Т. М. Козодаева

Заявитель

Всесоюзный научно-исследовательский институт резинотехнического машиностроения

РОТОР МОЛОТКОВОЙ ДРОБИЛКИ

Предмет изобретения

1

Изобретение относится к технике дробления твердых материалов и предназначено для использования в молотковых дробилках.

Известен ротор мол отковой дробилки, включающий молотки и кольца.

Цель изобретения — регулировать угол наклона молотков, с помощью которого изменяется зазор сгежду колосниковой решеткой и молотками.

Достигается это тем, что кольца, смонтированные с возможностью поворота относительно друг друга выполнены с наклонными пазами, в которых установлены пальцы молотков.

На чертеже изображено предлагаемый ротор с разрезами по А — А и Б — Б.

На наружном диаметре ротора неподвижно закреплено несколько колец. Рядом с каждым неподвижным кольцом 1 установлено по одному кольцу 2, имеющему возможность поворота относительно неподвижного кольца. В кольцах выполнены наклонные отверстия для установки пальцев 8 молотков, причем кольца собраны таким образом, что отверстия имеют встречное направление, При повороте подвижных колец 2 пальцы 8 молотков скользят по наклонным поверхностям отверстий в кольцах и изменяют свое расстояние от оси вращения ротора, соответственно меняется зазор между молотками 4 и колосниковой решеткой. Для поворота колец используется зубчатый валик б, входящий в зацепление с зубча5 тым венцом подвижных колец 2 и свободно вращающийся в неподвижных кольцах 1. Для сточорения подвижных колец в определенных положениях соответствующих разным зазорам, между каждой парой колец установлена

10 распорная втулка б, а затяжка болта осуществляется гайкой 7. При необходимости изменить зазор между молотками и колосниковой решеткой отпускают гайки стяжных болтов 8, вращают зубчатый валик и прп дости15 женин нужного зазора затяпгвают гайки стяжных болтов.

Ротор молотковой дробилки, включающий молотки и кольца, от,гичагогггийся тем, что, с целью регулирования угла наклона молотков, кольца смонтированы с возможностью пово25 рота одно относительно другого и выполнены с наклонными пазами, в которых установлены пальцы молотков.

319343

6-6
