Устройство для правки профилей
Патент 319367
Классы МПК
Устройство для правки профилей
Иллюстрации
Реферат
! "И

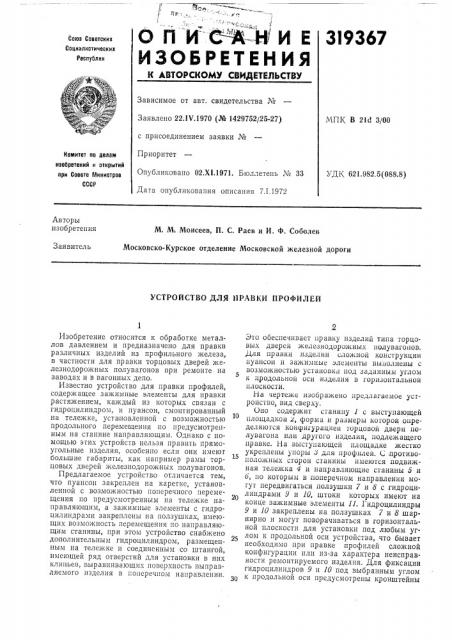

О П И С-А -Н И Е
ИЗОБРЕТЕНИЯ
3I9 367
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 22 1Ч.1970 (№ 1429752/25-27) с присоединением заявки №
Приоритет
Опубликовано 02.XI.1971. Бюллетень № 33
Дата опубликования описания 7.1.1972
МПК В 21d 3/00
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.982.5(088.8) Авторы изобретения
М. М; Моисеев, П. С. Раев и И, Ф. Соболев
Московско-Курское отделение Московской железной дороги
Заявитель
УСТРОЙСТВО ДЛЯ ПРАВКИ ПРОФИЛЕЙ
Изобретение относится к обработке металлов давлением и предназначено для правки различных изделий из профильного железа, в частности для правки торцовых дверей железнодорожных полувагонов при ремонте на заводах и в вагонных депо.
Известно устройство для правки профилей, содержащее зажимные элементы для правки растяжением, каждый из которых связан с гидроцилиндром, и пуансон, смонтированный на тележке, установленной с возможностью продольного перемещения по предусмотренным на станине направляющим. Однако с помощью этих устройств нельзя править прямоугольные изделия, особенно если они имеют большие габариты, как например рамы торцовых дверей железнодорожных полувагонов.
Предлагаемое устройство отличается тем, что пуансон закреплен на каретке, установленной с возможностью поперечного перемещения по предусмотренным на тележке направляющим, а зажимные элементы с гидроцилиндрами закреплены на ползушках, имеющих возможность перемещения по направляющим станины, при этом устройство снабжено дополнительным гидроцилиндром, размещенным на тележке и соединенным со штангой, имеющей ряд отверстий для установки в них клиньев, выравнивающих поверхность выправляемого изделия в поперечном направлении.
Это обеспечивает правку изделий типа торцовых двереи железнодорожных полувагонов.
Для правки изделии сложной конструкции пуансон и зажимные элементы выполнены с
5 возможностью установки вод заданным углом к продольнои оси изделия B горизонтальнои плоскости.
На чертеже изображено предлагаемое устройство, вид сверху.
Оно содержит станину 1 с выступающей площадкои z, форма и размеры которой определяются конуигурациеи торцовой двери полувагона или другого изделия, подлежащего правке. На выступающей площадке жестко
15 укреплены упоры 8 для профилеи. С противоположных сторон станины имеются подвижная тележка 1 и направляющие станины 5 и б, по которым в поперечном направлении могут передвигаться ползушки 7 и 8 с гидроцилиндрами 9 и 10, штоки которых имеют на конце зажимные элементы 11. Гидроцилиндры
9 и 10 закреплены на ползушках 7 и 8 шарнирно и могут поворачиваться в горизонтальной плоскости для установки под любым углом к продольной оси устройства, что бывает необходимо при правке профилей сложной конфигурации или из-за характера неисправности ремонтируемого изделия. Для фиксации гидроцилиндров 9 и 10 под выбранным углом к продольной оси предусмотрены кронштейны
319367
12 и 18 с отверстиями и шкворнями в них.
Гидроцилиндры 9 и 10 соединены с гидронасосом с помощью гибких шлангов 14 и 15.
Для управления перемещением поршней гидроцилиндров 9 и 10 сверху на каретках укреплены клапанные механизмы lб и 17. Тележка имеет каретку 18, которая может передвигаться в поперечном направлении по направляющим. На каретке жестко укреплен в вертикальном положении гидроцилиндр 19, предназначенный для воздействия на профили в вертикальной плоскости. Сбоку тележки укреплен гидроцилиндр 20, который может передвигать по направляющему лотку в поперечном направлении штангу 21 с продолговатыми отверстиями а, в которые можно вставлять металлические клинья для выравнивания выправляемого изделия в разных точках его поверхности. Тележка связана с бесконечной цепью 22, приводимой в движение электрическим мотором, и перемещается вдоль станины на роликах 28. Гидроцилиндры
19 и 20 связаны через гибкие шланги 24 — 26 с источником жидкости, находящейся под давлением, и управляются с помощью клапанного механизма 27.
Торцовую дверь полувагона укладывают на станине так, чтобы она прочно «сидела» на выступающей площадке. В зависимости от места и характера повреждения .производят растяжение профилей с помощью гидроцилиндров 9 и 10 параллельно продольной оси устройства или под тем или иным углом к этой оси. Для воздействия на профили в поперечном направлении или в вертикальной плоскости включают электрический двигатель, который передает движение цепи, передвигающей тележку вдоль устройства. Для воздействия на профили в вертикальной плоскости приводят с помощью клапанного механизма в действие гидроцилиндр 19, а для воздействия в поперечном направлении — гидроцилиндр 20, предварительно установив в одном из продолговатых отверстий а металлический клин для выравнивания профиля двери в выбранной точке. В случае достижения тележки одного из крайних положений она механически воздействует на упорный выключатель, отсоединяющий электрический двигатель от источника электрического тока.
Предмет изобретения
1. Устройство для правки профилей, содержащее зажимные элементы для правки рас15 тяжением, каждый из которых связан с гидроцилиндром, и пуансон, смонтированный на тележке, установленной с возможностью продольного перемещения по предусмотренным на станине направляющим, отличающееся
20 тем, что, с целью обеспечения правки изделий типа торцовых дверей железнодорожных полувагонов, пуансон закреплен на каретке, установленной с возможностью поперечного перемещения по предусмотренным на тележке
25 направляющим, а зажимные элементы с гидроцилиндрами закреплены на ползушках, имеющих возможность перемещения по направляющим станины, перпендикулярно направлению движения тележки, при этом уст30 ройство снабжено дополнительным гидроцилиндром, размещенным на тележке и соединенным со штангой, имеющей ряд отверстий для установки в них клиньев, выравнивающих поверхность выправляемого изделия в попе35 речном направлении.
2. Устройство по п. 1, отличающееся тем, что, с целью правки изделий сложной конфигурации, пуансон и зажимные элементы выполнены с возможностью установки под за40 данным углом к продольной оси изделия в горизонтальной плоскости.
319367
b 17 Ф
