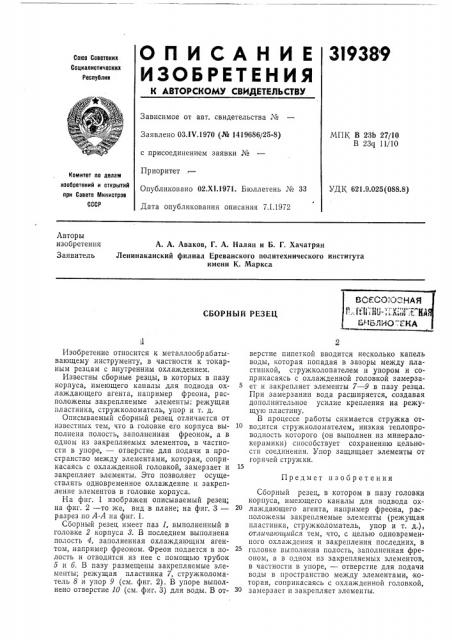

О П И С А Н И Е 3I938 9
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтоких
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено ОЗ.IV.1970 (№ 1419686/25-8) с присоединением заявки №
Приоритет
Опубликовано 02.XI.1971. Бюллетень № 33
Дата опубликования описания 7.1.1972
МПК В 23b 27/10
B 23q 11/10
Комитет по делам изобретений н открытий при Совете Министров
СССР
УДК 621.9.025(088.8) Авторы изобретения
Заявитель
A. А. Аваков, Г. А. Налян и Б. Г. Хачатрян
Ленинаканский филиал Ереванского политехнического института имени К. Маркса
СБОРНЫЙ РЕЗЕЦ
Предмет изобретения
il
Изобретение относится к металлообрабатывающему,инструменту, в частности к токарным резцам с внутренним охлаждением.
Известны сборные резцы, в которых в пазу корпуса, имеющего каналы для подвода охлаждающего агента, например фреона, расположены закрепляемые элементы: режущая пластинка, стружколоматель, упор и т. д.
Описываемый сборный резец отличается от известных тем, что в головке его корпуса выполнена полость, заполненная фреоном, а в одном из закрепляемых элементов, в частности в упоре, — отверстие для подачи в цространство между элементами, которая, соприкасаясь с охлажденной головкой, замерзает и закрепляет элементы. Это позволяет осуществлять одновременное охлаждение и закрепление элементов в головке корпуса.
На фиг. 1 изображен описываемый резец; на фиг. 2 — то же, вид в плане; на фиг. 3— разрез по А-А на фиг. 1.
Сборный резец имеет паз 1, выполненный в головке 2 корпуса 8. В последнем выполнена полость 4, заполненная охлаждающим агентом, например фреоном. Фреон подается в полость и отводится из нее с помощью трубок
5 и б. В пазу размещены закрепляемые элементы; режущая пластинка 7, стружколоматель 8 и упор 9 (см. фиг. 2). В упоре выполнено отверстие 10 (см. фиг. 3) для воды. В отверстие пипеткой вводится несколько капель воды, которая попадая в зазоры между пластинкой, стружколопателем и упором и соприкасаясь с охлажденной головкой замерзает и закрепляет элементы 7 — 9 в пазу резца.
При замерзании вода расширяется, создавая дополнительное усилие крепления на режущую пластину.
В процессе работы снимается стружка отводится стружколомателем, низкая теплопроводность которого (он выполнен из минералокерамики) способствует сохранению цельности соединения. Упор защищает элементы от горячей стружки.
Сборный резец, в котором в пазу головки корпуса, имеющего каналы для подвода охлаждающего агента, например фреона, расположены закрепляемые элементы (режущая пластинка, стружколоматель, упор и т. д.), отличающийся тем, что, с целью одновременного охлаждения и закрепления последних, в головке выполнена полость, заполненная фреоном, а в одном из закрепляемых элементов, в частности в упоре, — отверстие для подачи воды в пространство между элементами, которая, соприкасаясь с охлажденной головкой, замерзает и закрепляет элементы, 319389
4 -A
