Электролит для электрохимической размерной обработки
Патент 319432
Классы МПК
Электролит для электрохимической размерной обработки
Иллюстрации
Реферат

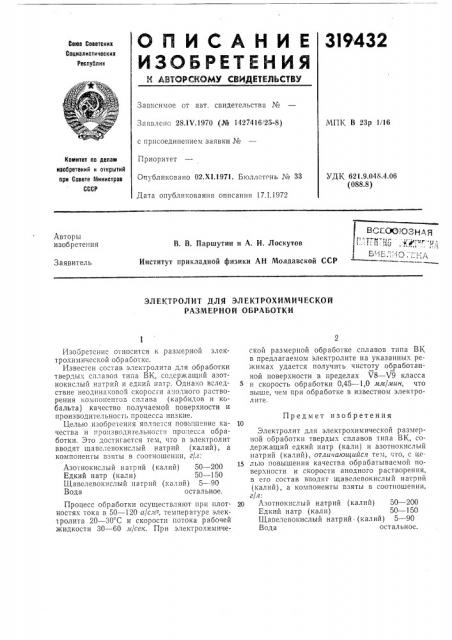

319432
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заяглспо 28.1V.1970 (№ И27416 25-8) с присоединением заявки ¹
Приоритет
Опубликовано 02,XI,1971. Бюллетень ¹ 33
Дата опубликования описания 17.1.1972
МПК В 23р 1/16
Комитет па делам изобретений и открытий при Совете Министров
СССР
УДК 621.9.048,4.06 (088.8) Авторы изобретения
В. В. Йа1тшутин и А. И. Лоскутов
Институт прикладной физики АН Молдавской ССР
Заявитель
ЭЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ
РАЗМЕРНОЙ ОБРАБОТКИ ской размерной обработке сплавов типа ВК в предлагаемом электролите на указанных режимах удается получить чистоту обработанной поверхности в пределах V8 — V9 класса н скорость обработки 0,45 — 1,0 мм/мин, что выше, чем при обработке в известном электро.чите.
Электролит для электрохимической размерной обработки твердых сплавов типа ВК, содержащий едкий натр (калн) н азотнокислый натрий (калий), отличающийся тем, ro, с це15 лью повышения качества обрабатываемой поверхности и скорости анодного растворения, в его состав вводят щавелевокислый натрий (калий), а компоненты взяты в соотношении, г/л:
20 Азотнокислый натрий (калий) 50 †2
Едкий натр (кали) 50 — 150
III,àâåëåâ0êèñëûé натрий (калий) 5 — 90
Вода остальное.
Изобретсние относится к размерной электрохимической обработке.
Известен состав электролита для обработки твердых сплавов типа ВК, содержащий азотнокислый натрий и едкий натр. Однако вследствие неодинаковой скорости аподного растворения компонентов сплава (карбидов и ксб альта) качество получаемой поверхности и производительность процесса низкие.
Целью изобретения ягляется пов.- шение качества и производительности про:сесса обработки. Это достигается тем, гто в электролит вводят щавелевокислый натрий (калий), а компоненты взяты в соотношении, %:
Азотнокислый натрий (калий) 50 — 200
Едкий натр (кали) 50 — 150
Щавелевокнслый натрий (калий) 5 — 90
Вода остальное, Процесс обработки осуществляют при плотностях тока в 50 — 120 а/см-, температуре электролита 20 — 30 С и скорости потока рабочей жидкости 30 — 60 лт/сек. При электрохимичеПредмет изобретения
