Реферат

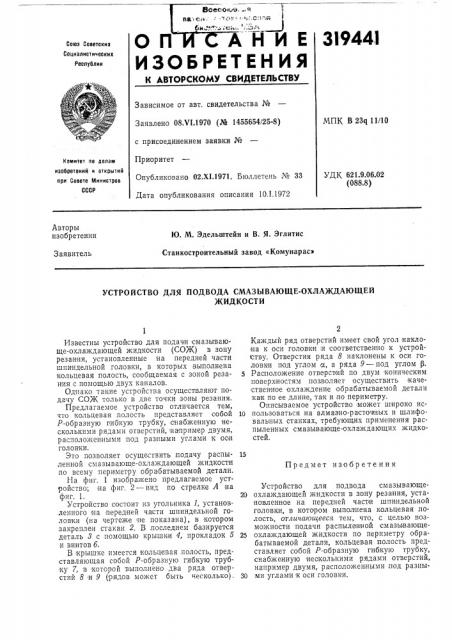

3!9441

ОП АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08Л/1.1970 (Xo 1455654/25-8) с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетень № 33

Дата опубликования описания 10.1.1972

МПК В 23q 11/10

Комитет по делам изобретений и открытий ари Совете Министров

СССР

УДК 621.9.06.02 (088.8) Авторы изобретения

Ю. М. Эдельштейн и В. Я. Эглитис

Станкостроительный завод «Комунарасв

Заявитель

УСТРОЙСТВО ДЛЯ ПОДВОДА СМАЗЫВАЮЩЕ-ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

Предмет изобретения

Известны устройство для подачи смазывающе-охлаждающей жидкости (СОЖ) в зону резания, установленные на передней ча сти шпиндельной головки, в которых выполнена кольцевая полость, сообщаемая с зоной резания с помощью двух каналов.

Однако такие устройства осуществляют подачу COSK только в две точки зоны резания.

Предлагаемое устройство отличается тем, что кольцевая .полость представляет собой

Р-образную гибкую трубку, снабженную несколькими рядами отверстий, например двумя, расположенными под разными углами к оси голо в ки.

Это позволяет осуществить подачу распыленной смазывающе-охлаждающей жидкости по всему периметру обрабатываемой детали.

На фиг. 1 изобра>кено предлагаемое устройство; на фиг. 2 — вид по стрелке А на фиг. 1.

Устройство состоит из угольника 1, установленного на передней части шпиндельной головки (на чертеже ате показана), в которои закреплен стакан 2. В,последнем базируется деталь 8 с помощью крышки 4, прокладок 5 и винтов б.

В IKpbllllке имеется кольцевая полость, представляющая собой P-образную гибкую трубку 7, в которой выполнено два ряда отверстий 8 и 9 (рядов может быть несколько).

Каждый ряд отверстий имеет свой угол наклона к оси головки .и соответственно к устрой,ству. Отверстия ряда 8 наклонены к оси головки под углом а, а ряда 9 — под углом р.

5 Расположение отверстий по двум коническим поверхностям позволяет осуществить качественное охлаждение обрабатываемой детали как по ее длине, так и по периметру.

Описываемое устройство может широко ис1О пользоваться на алмазно-расто оных и шлифо. вальных станках, требующих применения распыленных смазывающе-охлаждающих жидкостей.

Устройство для подвода смазывающе20 охлаждающей жидкости в зону резания, установленное на передней части шпиндельной головки, в котором выполнена кольцевая полость, отличающееся тем, что, с целью возможности подачи распылен ной смазывающе25 охлаждающей жидкости по периметру обрабатываемой детали, кольцевая полость представляет собой P-образную гибкую трубку, снабженную несколькими рядами отверстий, например двумя, располояенными,под разны30 ми углами к оси головки.

319441

«Рог, Г

Редактор Л. Народная

Заказ 3830/11 Изд. № 1562 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Серенкова

Техред А. Камышникова

Корректоры: О. Волкова и Н. Коваленко
