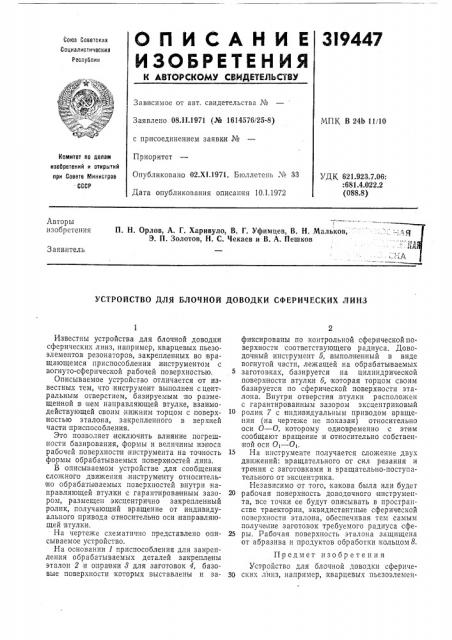

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.11.1971 (№ 1614576/25-8) с присоединением заявки №
Приоритет
Опубликовано 02.XI.1971. Бюллетень № 33
Дата опубликования описания 10.1.1972
МПК В 24b 11/10
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.923.7.06:
:681.4.022.2 (088.8) Авторы изобретения
П. Н. Орлов, А. Г. Харивуло, В. Г. Уфимцев, В. Н. Мальков, Э. П. Золотов, Н. С. Чекаев и В. А. Пешков
Заявитель
УСТРОЙСТВО ДЛЯ БЛОЧНОЙ ДОВОДКИ СФЕРИЧЕСКИХ ЛИНЗ
Известны устройства для блочной доводки сферических линз, например, кварцевых пьезоэлементов резонаторов, закрепленных во iapaщающемся приспособлении инструментом с вогнуто-сферической рабочей поверхностью.
Описываемое устройство отличается от известных тем, что инструмент выполнен с центральным отверстием, базируемым по размещенной .в нем направляющей втулке, взаимодействующей своим нижним торцом с поверхностью эталона, закрепленного в верх ней части приспособления.
Это позволяет исключить влияние погрешности базирования, формы и величины износа рабочей поверхности инструмента на точность формы обрабатываемых поверхностей линз.
В описываемом устройстве для сообщения сложного движения, инструменту относительно обрабатываемых поверхностей внутри направляющей втулки с гарантированным зазором, размещен эксцентрично закрепленный ролик, получающий вращение от индивидуального привода относительно оси направляющей втулки.
На чертеже схематично представлено описываемое устройство.
На основании 1 приспособления для закрепления обрабатываемых деталей закреплены эталон 2 и оправки 8 для заготовок 4, базовые поверхности которых выставлены и зафиксированы по контрольной сферическойповерх ности соответствующего радиуса. Доводочный инструмент б, выполненный в виде вогнутой части, лежащей на обрабатываемых заготовках, базируется на цилиндрической поверхности втулки б, которая торцом своим базируется по сферической поверхности эталона. Внутри отверстия втулки расположен с гарантированным зазором эксцентриковый
>0 ролик 7 с индивидуальным приводом вращения (на чертеже не показан) относительно оси Π— О, которому одновременно с эгим сообщают вращение и относительно собственной оси От — От.
15 На инструменте получается сложение двух движений: вращательного от сил резания и трения с заготовками и вращательно-поступательного от эксцентрика.
Независимо от того, какова была или будет
20 рабочая поверхность доводочного инструмента, все точки ее будут описывать в пространстве траектории, эквидистантные сферической поверхности эталона, обеспечивая тем самым получение заготовок требуемого радиуса сфе25 ры. Рабочая поверхность эталона защищена от абразива и продуктов обработки кольцом8.
Предмет изобр ете н и я
Устройство для блочной доводки сферичеЗО ских линз, например, кварцевых пьезоэлемен319447
Составитель T. Ермакова
Техред А. Камышникова
Редактор О. Юркова
Корректоры: О, Волкова и Н. Коваленко
Заказ 3830/16 Изд. № 1562 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 тов резонаторов, закрепленных во вращающемся приспособлении инструментом с вогнуто-сферической рабочей поверхностью, отличающееся TpJM, что, с целью исключения элияния,погрешности базирования, формы и величины износа рабочей поверхности инструмента |на точность формы обрабатываемых поверхностей линз, инструмент выполнен с центральным отверстием, базируемым по размещенной в нем направляющей втулке, взаимодействующей своим нижним торцом:с поверхностью эталона, за крепленного в верхней части приспособления.
2. Устройство по п. 1, отличающееся тем, что, с целью сообщения сложенного движения инструменту относительно обрабатываемых поверхностей, внутри направляющей втулки с гарантированным зазором .размеще н эксцентрично закрепленный ролик, получающий вращение от индивидуального привода отно10 сительно оси направляющей втулки.
