Реферат



(С аь,ь"

I .pit ья

g4"4ььь.-ь ь =ьХ !ь. ь:.Э кь

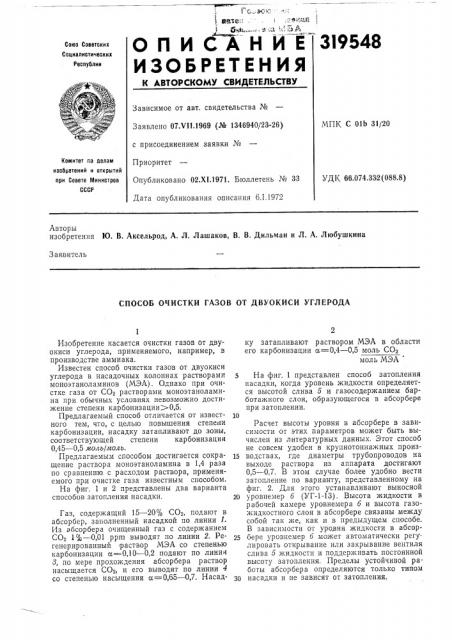

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

3l9 548

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 07.Ч11,1969 (№ 1346940/23-26) с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетень № 33

Дата опубликования описания б.1.1972

МПК С Olb 31/20

Комитет по делам изобретений и открытий при Совете Министрое

СССР

УДК 66.074.332 (088.8) Авторы изобретения Ю. В. Аксельрод, А. Л. Лашаков, В. В. Дильман и Л. А. Любушкина

Заявитель

СПОСОБ ОЧИСТКИ ГАЗОВ ОТ ДВУОКИСИ УГЛЕРОДА

Изобретение касается очистки газов e1 двуокиси углерода, применяемого, например, в производстве аммиака.

Известен способ очистки газов от двуокиси углерода в насадочных колоннах растворами моноэтаноламинов (МЭА). Однако при очистке газа от СО2 растворами моноэтаноламина при обычных условиях невозможно достижение степени карбонизации)0,5.

Предлагаемый способ отличается от известного тем, что, с целью повышения степени карбонизации, насадку затапливают до зоны, соответствующей степени кар бонизации

0,45 — 0,5 моль/моль.

Предлагаемым способом достигается сокращение раствора моноэтаноламина в 1,4 раза по сравнению с расходом раствора, применяемого при очистке газа известным способом.

На фиг. 1 и 2 представлены два варианта способов затопления насадки.

Газ, содержащий 15 — 20% СО>, подают в абсорбер, заполненный насадкой по линии l.

Из абсорбера очищенный газ с содержанием

СО 1% — 0,01 ppm выводят по линии 2. Регенерированный раствор МЭА со степенью карбонизации а=0,10 — 0,2 подают по линии

8, по мере прохождения абсорбера раствор насыщается СО2, и его выводят по линии 4 со степенью насыщения а=0,65 — 0,7. Насадку затапливают раствором МЭА в области его карбонизации а=0,4 — 0 5 моль СО2 моль МЭА

5 На фиг. 1 представлен способ затопления насадки, когда уровень жидкости определяется высотой слива б и газосодержанием барботажного слоя, образующегося в абсорбере при затоплении.

Расчет высоты уровня в абсорбере в зависимости от этих параметров может быть вычислен из литературных данных. Этот способ не совсем удобен в крупнотоннажных произ15 водствах, где диаметры трубопроводов на выходе раствора из аппарата достигают

0,5 — 0,7. В этом случае более удобно вести затопление по варианту, представленному на фиг. 2, Для этого устанавливают выносной

20 уровнемер б (УГ-1-13). Высота жидкости в рабочей камере уровнемера б и высота газожидкостного слоя в абсорбере связаны между собой так же, как и в предыдущем способе.

В зависимости от уровня жидкости в абсор25 Gepe уровнемер б может автоматически регулировать открывание или закрывание вентиля слива 5 жидкости и поддерживать постоянной высоту затопления. Пределы устойчивой работы абсорбера определяются только типом

30 насадки и не зависят от затопления, 3i 9548

Предмет изобретения

Q ==0 15

=0 Ф5

Фиг 1 сЬиг. 2

Составитель T. Шишакова

Техред T. Ускова

Редакгор Н. Старостина

Корректоры: В. Федулова и E. Усова

Заказ 364(712 Изд. № !538 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2

Способ очистки газов от двуокиси углерода щелочными хемосорбентами, например растворами моноэтаноламинов в насадочных колоннах, отличающийся тем, что, с целью повышения степени карбонизации, насадку затапливают до зоны, соответствующей степени карбонизации 0,45 — 0,5 моль/моль.
