Керамический пигмент
Иллюстрации
Реферат

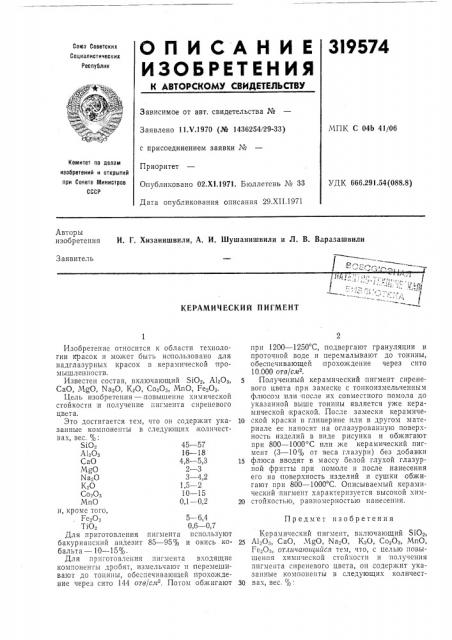

3I9 574
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.Ч.1970 (№ 1436254/29-33) МПК С 04Ь 41/06 с присоединением заявки ¹
Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 666.291,54(088.8) Опубликовано 02.Х1.1971. Бюллетень ¹ 33
Дата опубликования описания 29.XII.1971
Авторы изобретения И. Г. Хизанишвили, A. И. Шушанишвили и Л. В. Варазашвили
Заявитель т
КЕРАМИЧЕСКИЙ ПИГМЕНТ
Предмет изобретения
Изобретение относится к области технологии красок и может быть использовано для надглазурных красок в керамической промышленности.
Известен состав, включающий ЯОз, А1зОз, СаО, МдО, Na20, КзО, СозОз, MkkO, Fe203.
Цель изобретения — повышение химической стойкости и получение пигмента сиреневого цвета.
Это достигается тем, что okl содержит указанные компоненты в следующих,количествах, вес. %.
SkOз 45 — 57
А1зОз 16 — 18
СаО 4,8 — 5,3
МдО 2 3
Na O 3 — 4,2
К20 1,5 — 2
СозОз 10 — 15
МпО 0,1-0,2 и, кроме того, Fe O 5 — 6,4
TiO 0,6 — 0,7
Для приготовления пигмента используют
6акури анский андезит 85 — 95 /о и окись кобальта — 10 — 15 /о.
Для приготовления пигмента входящие компоненты дробят, измельчагот и перемешивают до тонины, обе печивающей прохождение через сито 144 отв/слг2, Потом обжигают при 1200 — 1250 С, подвергают грануляции в проточной воде и перемалывают до тонины, обеспечивающей прохождение через сито
10.000 отв/см .
5 Полученный керамический пигмент сиреневого цвета;при замеске с тонкоизмельченным флюсом или после их совместного помола до указанной выше тонины является уже керамической краской. После замески керамиче10 ской краски в глицерине или в другом материале ее наносят на оглазурованную поверхность изделий в виде рисунка и обжигают при 800 — 1000 С или же керамический пигмент (3 — 10 /о от веса глазури) без добавки
15 флюса вводят в массу белой глухой глазурной фритты при помоле и после нанесения его на поверхность изделий и сушки обжигают при 800 — 1000 С. Описываемый керамический пигмент характеризуется высокой хим20 стойкостью, равномерностью нанесения.
Керамический пигмент, включающий ЯОз, 25 А120з, СаО, MgO, МазО, К20, СоеОз, МпО, Fe,O., отгичаюгиийся тем, что, с целью повышения химической стойкости и получения пигмента сиреневого цвета, он содержит указанные компоненты в следующих количест30 вах, вес. Я>.
319574
10 — 15
0,1 — 0,2
5 — 6,4
0,6 — 0,7
Составитель Н. Усова
Техред 3. Н. Тараненко
Корректоры: А. Николаева и В. Петрова
Редактор С. Ежкова
Заказ 3629/12 Изд. № 1552 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
SiO
А1гОз
Са0
MgO
Na O
КгО
45 — 57
16 — 18
4,8 — 5,3
2 — 3
3 — 4,2
1,5 — 2
СогОз
Мпо
1." егОз и, кроме тото, 5 Т10г
