Патент ссср 319625

Патент ссср 319625

Иллюстрации

Показать все

Реферат

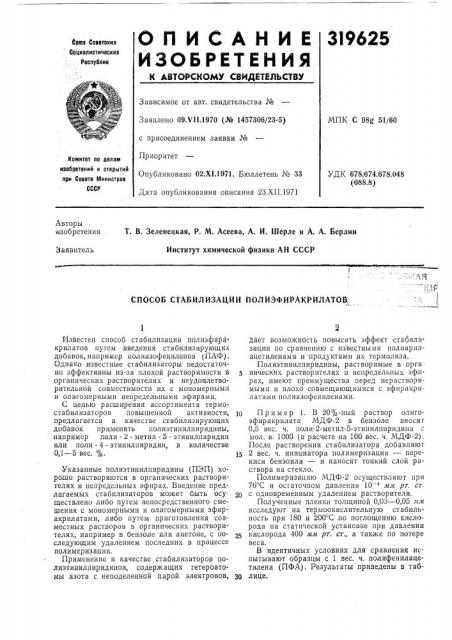

О П И С А Н И Е 3I9625

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09Л 11.1970 (№ 1457306/23-5) с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетень № 33

Дата опубликования описания 23.XI I.1971

МПК С 08g 5 1/60

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678.674.678.048 (088.8) Авторы изобретения

Т. В. Зеленецкая, P. М. Асеева, А. И. Шерле и А. А. Берлин

Институт химической физики АН СССР

Заявитель

СПОСОБ СТАБИЛИЗАЦИИ ПОЛИЭФИРАКРЙЛАТ0В, Известен способ стабилизации полиэфирйкрилатов путем введения стабилизирующих добавок, например полиазофениленов (ПАФ).

Однако известные стабилизаторы недостаточно эффективны из-за плохой растворимости в органических растворителях и неудовлетворительной совместимости их с мономерными и олигомерными непредельными эфирами.

С целью расширения ассортимента термостабилизаторов повышенной активности, предлагается в качестве стабилизирующих добавок применять полиэтинилпир иди ны, например поли - 2 - метил - 5 — этинилпиридин или поли - 4 - этинилпиридин, в количестве

0,1 — 5 вес. %.

Указанные полиэтинилпиридины (ПЭП) хорошо растворяются в органических растворителях и непредельных эфирах. Введение предлагаемых стабилизаторов может быть осуществлено либо путем непосредственного смешения с мономерными и олигомерными эфиракрилатами, либо путем приготовления совместных растворов в органических растворителях, например в бензоле или ацетоне, с последующим удалением последних в процессе полимеризации.

Применение в качестве стабилизаторов полиэтинилпиридинов, содержащих гетероатомы азота с неподеленной парой электронов, Дает возможность повысить эффект стабили. зации по сравнению с известными полиарилацетиленами и .продуктами их термолиза.

Полиэтинилпиридины, растворимые в opra нических растворителях и непредельных эфирах, имеют преимущества перед нерастворимыми и плохо совмещающимися с эфиракрилатами полиазофениленами.

1р Пример 1. В 20%-ный раствор олигоэфиракрилата МДФ-2 в бензоле вносят

0,5 вес. ч. поли-2-метил-5-этинилпиридина с мол. в. 1000 (в расчете на 100 вес. ч. МДФ-2).

После растворения стабилизатора добавляют

2 вес, ч. инициатора полимеризации — перекиси бензоила — и наносят тонкий слой раствора на стекло.

Полимеризацию МДФ-2 осуществляют при

76 С и остаточном давлении 10 4 мл рт. ст. с одновременным удалением растворителя.

Полученные пленки толщиной 0,03 — 0,05 льи исследуют на термоокислительную стабильность при 180 и 200 С по поглощению кислорода на статической установке при давлении кислорода 400 мм рт. ст., а также по потере веса.

В идентичных условиях для сравнения испытывают образцы с 1 вес. ч. полифенилацетилена (ПФА). Результаты приведены в таб30 лице.

319625

Период индукции, лшн а о

2

И

1о (» о

Потери веса на воздухе, о

m !

» о

О

r. о о

Х са

200 С

180 С

3 час

3 час

43 час

180 С

200 C

3

8,4

0,5

195

ПЭП

ПФА

Составитель Л. Чурсина

Редактор О. Кузнецова Техред 3. Н. Таранеико Корректоры; Л. Б, Бадылама и О. Б. Тюрина

Заказ 3630)7 Изд. № 1560 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Влияние стабилизаторов на термоокнслительную стабильность полимера на основе 1ЩФ-2 (толщина пленок 0,05 л м) Пример 2. Процесс получения пленок полимера МДФ-2 (0,05 и и) осуществляют аналогично примеру 1, но в присутствии

5 вес. ч. ПЭП.

Период индукции по поглощению кислорода при 200 С составляет 270 лин. Температура начала разложения стабилизированного образца, оцениваемая термогравиметрическим методом при скорости нагрева

3 град/мин, 235 С. Образец теряет на воздухе при 200 С.за 3 час 9% веса.

Таким образом, из приведенных выше примеров следует, что ПЭП даже в сравнительно малых количествах является высокоэффективным стабилизатором против термоокислительного старения полимеров пространственносетчатого строения на основе непредельных

10 эфиров.

Предмет изобретения

1. Способ стабилизации полиэфиракрилатов путем введения стабилизирующих добавок, отличающийся тем, что, с целью расширения ассортимента термостабилизаторов повышенной активности, в качестве стабилизирующих добавок применяют полиэтинилпиридины.

2. Способ по и. 1, отличающийся тем, что в

20 качестве полиэтинилпиридинов применяют поли-2-метил-5-этинилпиридин или поли-4-эти нилпиридин в количестве 0,1 — 5 вес. %,
