Патент ссср 319627
Иллюстрации
Реферат

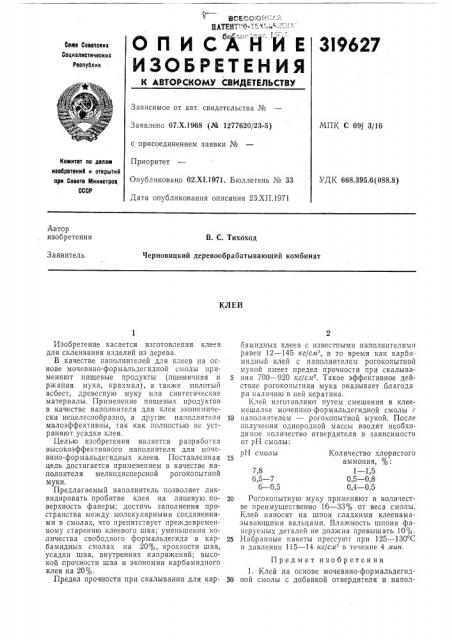

О П И С А" Н И Е
ИЗОБРЕТЕНИЯ
Сева Советсвиа
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
МПК С 09j 3/16
Заявлено 07.Х.1968 (№ 1277620/23-5) с присоединением заявки №
Приоритет
Опубликовано 02.Х1.1971. Бюллетень № 33
Дата опубликования описания 23.XII.1971
Комитет по делам иаобретений и открытий при Совете Министров, СССР
УДК 668.395,6 (088.8) Автор изобретения
В. С. Тихоход
Черновицкий деревообрабатывающий комбинат
Заявитель
Кд ЕЙ
Изобретение касается изготовления клеев для склеивания изделий из дерева.
В качестве наполнителей для клеев на основе мочевино-формальдегидной смолы применяют пищевые продукты (пшеничная и ржаная мука, крахмал), а также молотый асбест, древесную муку или синтетические материалы, Применение пищевых продуктов в качестве наполнителя для клея экономически нецелесообразно, а другие наполнители малоэффективны, так как полностью не устраняют усадки клея.
Целью изобретения является разработка высокоэффективного наполнителя для мочевино-формальдегидных клеев. Поставленная цель достигается применением в качестве наполнителя мелкодиспер спой рогокопытной муки.
Предлагаемый наполнитель позволяет ликвидировать пробитие клея на лицевую поверхность фанеры; достичь заполнения пространства между молекулярными соединениями в смолах, что препятствует преждевременному старению клеевого шва; уменьшения количества свободного формальдегида в карбамидных cMQJIax íà 20%, крохкости шва, усадки шва, внутренних напряжений; высокой прочности шва и экономии карбамидного клея на 20%.
Предел прочности при скалывании для карбамидных клеев с известными наполнителями равен 12 — 145 кг/слт-, в то время как карбамидный клей с наполнителем рогокопытной мукой имеет предел прочности при скалыва5 нии 700 — 920 кг/ся . Такое эффективное действие рогокопытная мука оказывает благода ря наличию в ней кератина.
Клей изготовляют путем смешения в клеемешалке мочевпно-формальдегидной смолы с
10 паполнителем — рогокопытной мукой. После получения однородной массы вводят необходимое количество отвердителя в зависимости от рН смолы: рН смолы Количество хлористого аммония, %:
7,8 1 — 1,5
6,5 — 7 0,5 — 0,8 б — 6,5 0,4 — 0,5
20 Рогокопытную муку применяют в количестве преимущественно 16 — 33% от веса смолы.
Клей наносят на шпон гладкими клеенамазывающими вальцами. Влажность шпона фанеруемых деталей не должна превышать 10%.
25 Набранные пакеты прессуют при 125 — 130 С и дав„— 14 кг/слР в течение 4 мин, Предмет изобретения
1. Клей на основе мочевино-формальдегид30 ной смолы с добавкой отвердителя и напол319627
Составитель Г. Сошина
Редактор О. Н. Кузнецова Техред 3. Н. Тараненко Корректоры; Л. Б. Бадылама и О. Б. Тюрина
Заказ 3630/9 Изд. № 1560 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретепий и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типо Гафия, пр. Сапунова, 2 нителя, отличающийся тем, что, с целью повышения прочности клеевого шва, ликвидации пробития клея и уменьшения внутренних напряжений в клеевом шве, в,него введена в качестве наполнителя рогокопытная мука.
2. Клей по п. 1, отличающийся тем, что рогокопытная мука применена в количестве
16 — 33% от веса смолы.
