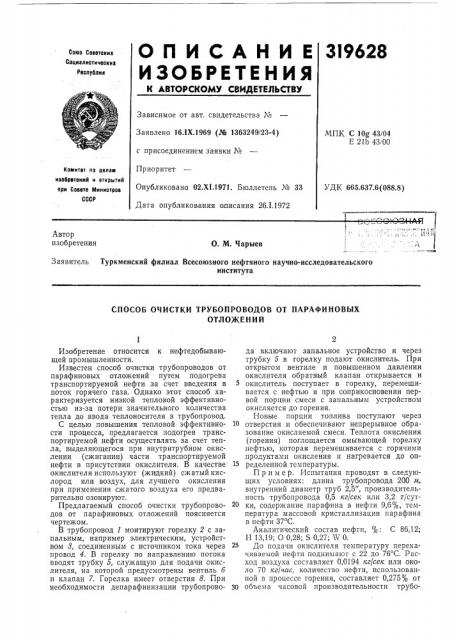

О П И С А Н И Е 3!9628

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалиотичеокиа

Реопу0лим

Зависимое от авт. свидетельства ¹

Заявлено 16.1Х.1969 (№ 1363249/23-4) с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетень № 33

Дата опубликования описания 26.1.1972

МПК С 10g 43/04

Е 2lb 43/00

Комитет ло делам изо0рвтеиий и открытий ори Совете Миииотров

СССР

УДК 665,637,6(088.8) Автор изобретения

О. M. Чарыев

Заявитель Туркменский филиал Всесоюзного нефтяного научно-исследовательского института

СПОСОБ ОЧИСТКИ ТРУБОПРОВОДОВ ОТ ПАРАФИНОВЫХ

ОТЛО)КЕ Н И Й

Изобретение относится к нефтедобывающей промышленности.

Известен способ очистки трубопроводов от парафиновых отложений путем подогрева транспортируемой нефти за счет введения в поток горячего газа. Однако этот способ характеризуется низкой тепловой эффективностью из-за потери значительного количества тепла до ввода теплоносителя в трубопровод.

С целью повышения тепловой эффективности процесса, предлагается подогрев транспортируемой нефти осуществлять за счет тепла, выделяющегося при внутритрубном окислении (сжигании) части транспортируемой нефти в присутствии окислителя. В качестве: оки слителя используют (жидкий) сжатый кислород или воздух, для лучшего окисления при применении сжатого воздуха его предварительно озонируют.

Предлагаемый способ очистки трубопроводов от парафиновых отложений поясняется чертежом.

В трубопровод монтируют горелку 2 с запальным, например электрическим, устройством 8, соединенным с источником тока через провод 4. В горелку по направлению потока вводят трубку б, служащую для подачи окислителя, на которой предусмотрены вентиль о и клапан 7. Горелка имеет отверстия 8, При необходимости депарафинизации трубопровода включают запальное устройство и через трубку б в горелку подают окислитель. При открытом вентиле и повышенном давлении окислителя обратный клапан открывается и окислитель поступает в горелку, перемешивается с нефтью и при соприкосновении первой порции смеси с запальным устройством окисляется до горения.

Новые порции топлива поступают через отверстия и обеспечивают непрерывное образование окисляемой смеси. Теплота окисления (горения) поглощается омывающей горелку нефтью, которая перемешивается с горячими продуктами окисления и нагревается до оп15 ределенной температуры.

Пример. Испытания проводят в следующих условиях: длина трубопровода 200 л, внутренний диаметр труб 2,5", производительность труоопровода 0,5 кг/сек или 3,2 т/сут>0 ки, содержание парафина в нефти 9,6%, температура массовой кристаллизации парафина в нефти 37 С.

Аналитический состав нефти, %: С 86,12;

Н 13,19; О 0,28; S 0,27; W О.

25 До подачи окислителя температуру перекачиваемой нефти поднимают с 22 до 76 С. Расход воздуха составляет 0,0194 кг/сек или около 70 кг/час, количество нефти, использованной в процессе горения, составляет 0,275% от

30 объема часовой производительности трубо319628

Предмет изобретения

Составитель Т. Щербаненко

Техрсд Т. Ускова

Корректоры: Л. Царькова и Т. Гревцова

Редактор О. Кузнецова

Заказ 3839/8 Изд. № 1521 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений п открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д, 4/5

Типография, п р. Сапунова, 2 провода. Коэффициент полезного использования выделенного тепла составляет 0,989.

Необходимая степень прогрева в каждом отдельном случае будет зависеть от интенсивности запарафинирования труб, Режим подогрева регулируют изменением количества подаваемого окислителя.

Продукты окисления (СОа, Н О, 0, Щ, которые перемешиваются с пер екачиваемой нефтью, не оказывают существенного влияния на качество продукции и количество их находится ниже допускаемых норм.

1. Способ очистки трубопроводов от парафиновых отложений путем подогрева транспортируемой нефти, отличающийся тем, что, с целью повышения тепловой эффективности процесса, часть нефти сжигают в присутствии окислителя внутри трубопровода.

2. Способ по п. 1, отличающийся тем, что в качестве окислителя используют озонированный воздух.
