Реферат



3! 9695

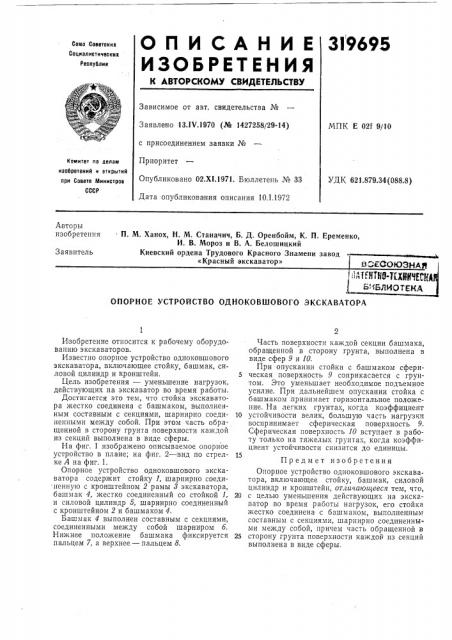

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.1V.1970 (№ 1427258/29-14) с присоединением заявки №

Приоритет

Опубликовано 02,XI.1971. Бюллетень № 33

Дата опубликования описания 10.1.1972

МПК E 021 9/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.879.34 (088.8) Авторы изобретения

П. М. Ханох, H. М. Станачич, Б. Д. Оренбойм, К. П. Еременко, И. В. Мороз и В. А. Белошицкий

Киевский ордена Трудового Красного Знамени завод

«Красный экскаватор»

Заявитель

ОПОРНОЕ УСТРОЙСТВО ОДНОКОВШОВОГО ЭКСКАВАТОРА

Изобретение относится к рабочему оборудо.ванию экскаваторов.

Известно опорное устройство одноковшового экскаватора, включающее стойку, башмак, силовой цилиндр и кронштейн.

Цель изобретения — уменьшение нагрузок, действующих на экскаватор во время работы.

Достигается это тем, что стойка экскаватора жестко соединена с башмаком, выполненным составным с секциями, шарнирно соединенными между собой. При этом часть обращенной в сторону грунта поверхности каждой из секций выполнена в виде сферы.

На фиг. 1 изображено описываемое опорное устройство в плане; на фиг. 2 — вид по стрелке А на фиг. 1.

Опорное устройство одноковшового экскаватора содержит стойку 1, шарнирно соединенную с кронштейном 2 рамы 8 экскаватора, башмак 4, жестко соединенный со стойкой 1, и силовой цилиндр б, шарнирно соединенный с кронштейном 2 и башмаком 4.

Башмак 4 выполнен составным с секциями, соединенными между собой шарниром 6.

Нижнее положение башмака фиксируется пальцем 7, а верхнее — пальцем 8.

Часть поверхности каждой секции башмака, обращенной в сторону грунта, выполнена в виде сфер 9 и 10.

При опускании стойки с башмаком сфери5 ческая поверхность 9 соприкасается с грунтом. Это уменьшает необходимое подъемное усилие. При дальнейшем опускании стойка с башмаком принимает горизонтальное положение. На легких грунтах, когда коэффициент

10 устойчивости велик, большую часть нагрузки воспринимает сферическая поверхность 9.

Сферическая поверхность 10 вступает в работу только на тяжелых грунтах, когда коэффициент устойчивости снизится до единицы.

Предмет изобретения

Опорное устройство одноковшового экскаватора, включающее стойку, башмак, силовой цилиндр и кронштейн, отличающееся тем, что, 20 с целью уменьшения действующих на экскаватор во время работы нагрузок, его стойка жестко соединена с башмаком, выполнеHHbIM составным с секциями, шарнирно соединенными между собой, причем часть обращенной в

25 сторону грунта поверхности каждой из секций выполнена в виде сферы.

319695

Фиг 2

Редактор E. Дайч

Заказ 3799/10 Изд. Мз 1529 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Л. Шевелева

Техред Е. Борисова

Корректоры: 3. Тарасова и Т. Миронова
