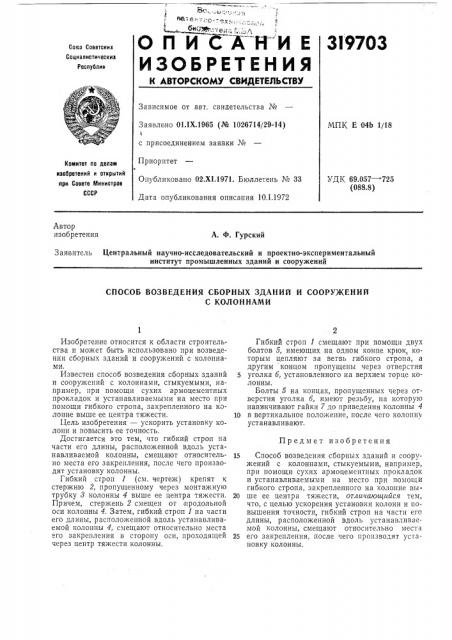

О П И САН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I9703

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01.IX.1965 (№ 1026714/29-14)

I с присоединением заявки №

МПК Е 04Ь 1!18

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 69.057 725 (088.8) Опубликовано 02.Х1.1971. Бюллетень № ЗЗ

Дата опубликования описания 10.1.1972

Автор изобретения

А. Ф. Гурский

Заявитель Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений

СПОСОБ ВОЗВЕДЕНИЯ СБОРНЫХ ЗДАНИЙ И СООРУЖЕНИЙ

С КОЛОННАМИ

Предмет изобретения

Изобретение относится к области строительства и может быть использовано при возведении сборных зданий и сооружений с колоннами.

Известен способ возведения сборных зданий и сооружений с колоннами, стыкуемыми, например, при помощи сухих армоцементных прокладок и устанавливаемыми на место при помощи гибкого стропа, закрепленного на колонне выше ее центра тяжести.

Цель изобретения — ускорить установку колонн и повысить ее точность.

Достигается это тем, что гибкий строп на части его длины, расположенной вдоль устанавливаемой колонны, смещают относительно места его закрепления, после чего производят установку колонны.

Гибкий строп 1 (см. чертеж) крепят к стержню 2, пропущенному через монтажную трубку т колонны 4 выше ее центра тяжести.

Причем, стержень 2 смещен от продольной оси колонны 4, Затем, гибкий строп 1 на части его длины, расположенной вдоль устанавливаемой колонны 4, смещают относительно места его закрепления в сторону оси, проходящей через центр тяжести колонны.

Гибкий строп 1 смещают при помощи двух болтов б, имеющих на одном конце крюк, которым цепляют за ветвь гибкого стропа, а другим концом пропущены через отверстия уголка б, установленного на верхнем торце колонны.

Болты 5 на концах, пропущенных через отверстия уголка б, имеют резьбу, на которую навинчивают гайки 7 до приведения колонны 4

10 в вертикальное положение, после чего колонну устанавливают.

15 Способ возведения сборных зданий и сооружений с колоннами, стыкуемыми, например, при помощи сухих армоцементных прокладок и устанавливаемыми на место при помощи гибкого стропа, закрепленного на колонне вы20 ше ее центра тяжести, отличающийся тем, что, с целью ускорения установки колонн и повышения точности, гибкий строп на части его длины, расположенной вдоль устанавливаемой колонны, смещают относительно места

25 его закрепления, после чего производят установку колонны.
