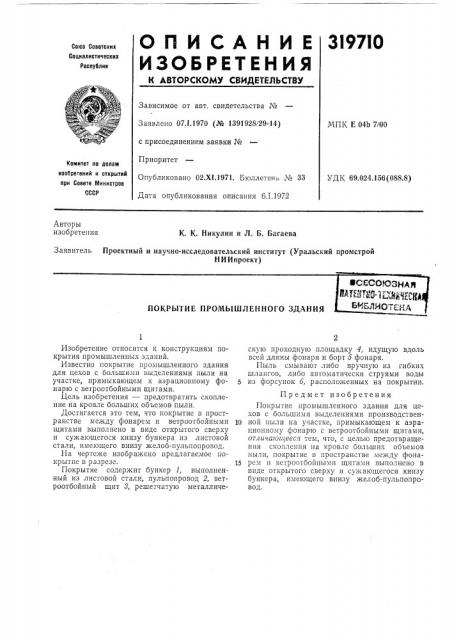

О П И С А Н И Е 3I97IO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07Л.1970 (№ 1391928/29-14) МПК Е 04b 7/00 с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетен ° № 33

Дата опубликования описания 6.1.1972

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 69.024.156 (088.8) Авторы изобретения

К. К. Никулин и Л. Б. Багаева

Заявитель Проектный и научно-исследовательский институт (Уральский промстрой

НИИпроект) Е О С1ЗНАя

ПД,Ц" @к - 1 . Ц 1 ЯД

Б1".БЛИСЬ

ПОКРЫТИЕ ПРОМЫШЛЕННОГО ЗДАНИЯ

Изобретение относится к конструкциям покрытия промышленных зданий.

Известно покрытие промышленного здания для цехов с большими выделениями пыли на участке, примыкающем к аэрационному фонарю с ветроотбойными щитами.

Цель изобретения — предотвратить скопление на кровле больших объемов пыли.

Достигается это тем, что покрытие в пространстве между фонарем и ве1роотбойными 1р щитами выполнено в виде открытого сверху и су>к ающегося книзу бункера из листовой стали, имеющего внизу желоб-пульпопровод.

На чертеже изображено предлагаемое по" крытие в разрезе. 15

Покрытие содер>кит бункер 1, выполненный из листовой стали, пульпопровод 2, ветроотбойный щит 8, решетчатую металлическую проходную площадку 4, идущую вдоль всей длины фонаря и борт б фонаря.

Пыль смывают либо вручную из гибких шлангов, либо автоматически струями воды из форсунок б, расположенных на покрытии.

Предмет изобретения

Покрытие промышленного здания для цехов с большими выделениями производственной пыли на участке, примыкающем к аэрационному фонарю с ветроотбойными щитами, отлииатщееся тем, что, с целью предотвращения скопления на кровле больших объемов пыли, покрытие в пространстве между фонарем и ветроотбой щитами выпо Iíåío в виде открытого сверху и сужающегося книзу бункера, имеющего внизу желоб-пульпопровод.

319710

Редактор С. Ежкова

Заказ 3645/7 Изд. № 1543 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Б. Спивак

Техред Е. Борисова

Корректоры: Л. Корогод и А. Николаева
