Реферат

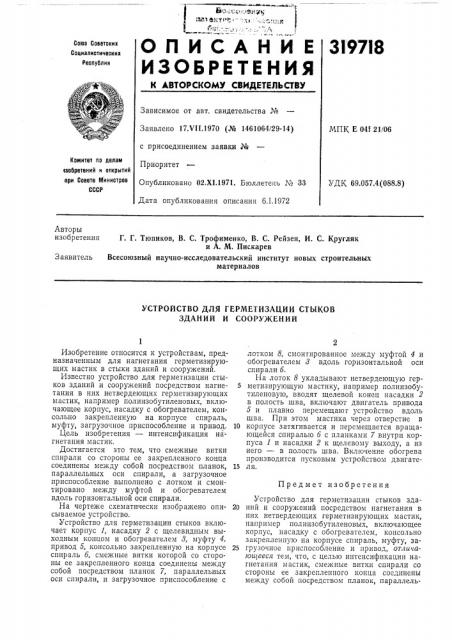

О Л И С А Н И Е 3I97IS

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 17.VII.1970 (№ 1461064/29-14) с присоединением заявки Ив

Приоритет

Опубликовано 02.Х1.1971. Бюллетень ¹ 33

Дата опубликования описания 6.1.1972

МПК Е 04f 21!06

Комитет по делам таобретений и открытий при Совете Министров

СССР

УДК 69.057.4 (088.8) Авторы изобретения

Г. Г. Тюпиков, В. С. Трофименко, В. C. Рейзен, И. С. Кругляк и А. М. Пискарев

Всесоюзный научно-исследовательский институт новых строительных материалов

Заявитель

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ СТЫКОВ

ЗДАН И Й И СООРУЖЕН И Й

Предмет изобретения

Изобретение относится к устройствам, предназначенным для нагнетания герметизирующих мастик в стыки зданий и сооружений.

Известно устройство для герметизации стыков зданий и сооружений посредством нагнетания в них нетвердеющих герметизирующих мастик, например полиизобутиленовых, включающее корпус, насадку с обогревателем, консольно закрепленную на корпусе спираль, муфту, загрузочное приспособление и привод.

Цель изобретения — интенсификация нагнетания мастик.

Достигается это тем, что смежные витки спирали со стороны ее закрепленного конца соединены между собой посредством планок, параллельных оси спирали, а загрузочное приспособление выполнено с лотком и смонтировано между муфтой и обогревателем вдоль горизонтальной оси спирали.

На чертеже схематически изображено описываемое устройство.

Устройство для герметизации стыков включает корпус 1, насадку 2 с щелевидным выходным концом и обогревателем 8, муфту 4, привод 5, консольно закрепленную на корпусе спираль б, смежные витки которой со стороны ее закрепленного конца соединены между собой посредством планок 7, параллельных оси спирали, и загрузочное приспособление с лотком 8, смонтированное между муфтой 4 и обогревателем 3 вдоль горизонтальной оси спирали б.

На лоток 8 укладывают нетвердеющую гер5 метизирующую мастику, например полиизобутиленовую, вводят щелевой конец насадки 2 в полость шва, включают двигатель привода

5 и плавно перемещают устройство вдоль шва. При этом мастика через отверстие в

10 корпусе затягивается и перемещается вращающейся спиралью б с планками 7 внутри корпуса 1 и насадки 2 к щелевому выходу, а из него — в полость шва. Включение обогрева производится пусковым устройством двигате15 ля.

Устройство для герметизации стыков зда20 ний и сооружений посредством нагнетания в них нетвердеющих герметизирующих мастик, например полиизобутиленовых, включающее корпус, насадку с обогревателем, консольно закрепленную на корпусе спираль, муфту, за25 грузочное приспособление и привод, отличаюи„ееся тем, что, с целью интенсификации нагнетания мастик, смежные витки спирали со стороны ее закрепленного конца соединены между собой посредством планок, параллель319718 ду муфтой и обогревателем вдоль горизонтальной оси спирали.

Составитель Л. Шевелева

Техред Е. Борисова

Редактор Е. Дайн

Заказ 3645/14 Изд. № 1543 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ных оси спирали, а загрузочное приспособление выполнено с Iотком и смонтировано меукКорректоры: Л. Корогод и А. Николаева
