Рабочее колесо гидромашины
Иллюстрации
Реферат

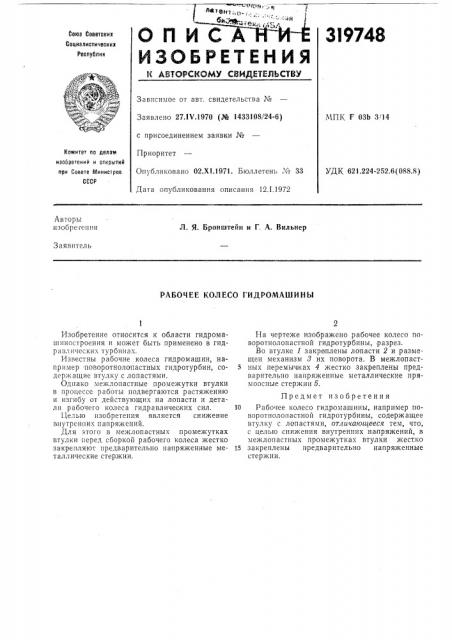

319748
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 27.IV.1970 (№ 1433108/24-6) с присоединением заявки Ме
Приоритет
Опубликовано 02.XI.1971. Бюллетень оо 33
Дата опубликования описания 12.1.1972
МПК Г ОЗЬ 3)14
Комитет по делам изобретений и открь,тий при Совете Министров
СССР
УДК 621.224-252.6(088.8) Авторы изобре гения
Л. Я. Бронштейн и Г. А. Вильнер
Заявитель
РАБОЧЕЕ КОЛЕСО ГИДРОМАШИНЫ
Изобретение относится к области гидромашпностроения и может быть применено в гидравлических турбинах.
Известны рабочие колеса гидромашин, например поворотнолопастных гидротурбин, содержащие втулку с лопастями.
Однако межлопастные промежутки втулки в процессе работы подвергаются растяжению и изгибу от действующих на лопасти и детали рабочего колеса гидравлических сил.
Целью изобретения является снижение внутренних на|пряжсний.
Для этого в ме>клопастных проме>кутках втулки перед сборкой рабочего колеса жестко закрепляют предварительно напряженные металлические стержни.
На чертеже изображено рабочее колесо поворотнолопастной гидротурбины, разрез.
Во втулке 1 закреплены лопасти 2 и размещен механизм 8 их поворота. В межлопаст5 ных перемычках 4 жестко закреплены предварительно напряженные металлические прямоосные стержни 5.
Предмет изобретения
10 Рабочее колесо гидромашины, например поворотнолопастной гидротурбины, содержащее втулку с лопастями, отличающееся тем, что, с целью снижения внутренних напряжений, в межлопастных промежутках втулки жестко
15 закреплены предварительно напряженные стержни.
Редактор Е. Кравцова
Составитель Н. Силаева
Текред T. Ускова
Корректоры: А. Николаева и Е. Миронова
Заказ 3643/4 Изд. № 1546 Тираж 473 Подписное
Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д, 475
Типография, пр. Сапунова, 2
