3l9773

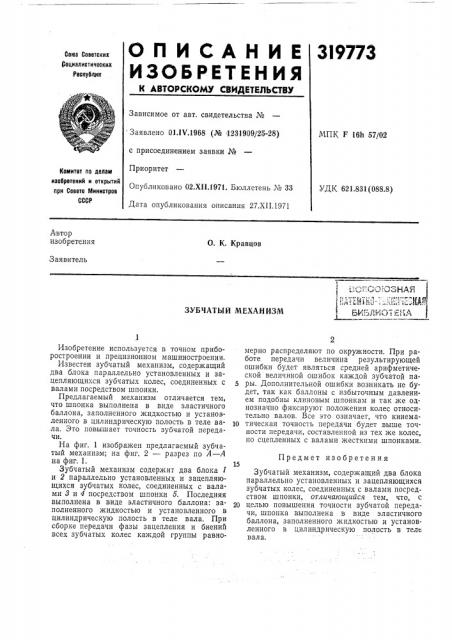

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских социалистических

Республик

Зависимое от авт. свидетельства № Заявлено 01ЛЧ.1968 (№ 1231909/25-28) с присоединением заявки №

Приоритет

Опубликовано 02.XII.1971. Бюллетень ¹ 33

Дага опубликования описания 27.Х11.1971

МПК F 16h 57/02

Комитет по делам изобретений и открытий при Сосете Министрое

СССР

УДК 621.831(088.8) А втор изобретения

О. К. Кравцов

Заявитель

БОБР " 14

ЗУБЧАТЫЙ МЕХАНИЗМ

Изобретение используется в точном приборостроении и прецизионном машиностроении.

Известен зубчатый механизм, содержащий два блока параллельно установленных и зацепляющихся зубчатых колес, соединенных с валами посредством шпонки.

Предлагаемый механизм отличается тем, что шпонка выполнена в виде эластичного баллона, заполненного жидкостью и установленного в цилиндрическую полость в теле вала. Это повышает точность зубчатой передачи.

На фиг. 1 изображен предлагаемый зубчатый механизм; на фиг. 2 — разрез по А — Л на фиг. 1.

Зубчатый механизм содержит два блока 1 и 2 параллельно установленных и зацепляющихся зубчатых колес, соединенных с валами 3 и 4 посредством шпонки 5. Последняя выполнена в виде эластичного баллона: заполненного жидкостью и установленного в цилиндрическую полость в теле вала. При сборке передачи фазы зацепления и биений всех зубчатых колес каждой группы равномерно распределяют по окружности. При работе передачи величина результирующей ошибки будет являться средней арифметической величиной ошибок каждой зубчатой пары. Дополнительной ошибки возникать не будет, так как баллоны с избыточным давлением подобны клиновым шпонкам и так же однозначно фиксируют положения колес относительно валов. Все это означает, что кинема10 тическая точность передачи будет выше точности передачи, составленной из тех же колес, но сцепленных с валами жесткими шпонками.

Предмет изобретения

Зубчатый механизм, содержащий два блока параллельно установленных и зацепляющихся зубчатых колес, соединенных с валами посредством шпонки, отличающийся тем, что, с

20 целью повышения точности зубчатой передачи, шпонка выполнена в виде эластичного баллона, заполненного жидкостью и установ. ленного в цилиндрическую полость в теле вала.

319773

uz 1

A-A

Фиг. 2

Редактор Т. Шагова

Заказ 3641/9 Изд. № 1545 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2

Составитель E. Андреенкова

Техред Т. Ускова

Корректоры: В. Федулова и Е. Зимина
