Реферат



т

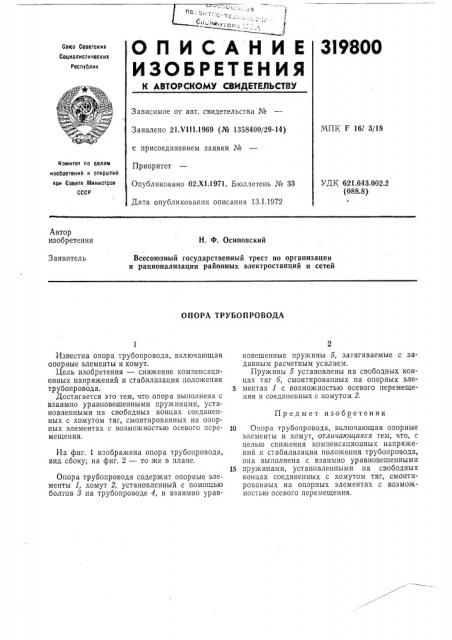

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3l 9800

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Vl 11.1969 (№ 1358400/29-14) с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетень № 33

Дата опубликования описания 13.1.1972

МПК F 16l 3/18 комитет оо селам изобретений и открытий

УДК 62 1.643.002.2 (088.8) ори Совете Министрое

СССР

Автор изобретения

H. Ф. Осиповский

Всесоюзный государственный трест по организации и рационализации районных электростанций и сетей

Заявитель

ОПОРА ТРУБОПРОВОДА

Известна опора трубопровода, включающая опорные элементы и хомут.

Цель изобретения — снижение компенсационных напряжений и стабилизация положения трубопровода.

Достигается это тем, что опора выполнена с взаимно уравновешенными пружинами, установленными на свободных концах соединенных с хомутом тяг, смонтированных на опорных элементах с возможностью осевого перемещения.

На фиг. 1 изображена опора трубопровода, вид сбоку; на фиг. 2 — то же в плане.

Опора трубопровода содержит опорные элементы 1, хомут 2, установленный с помощью болтов 3 на трубопроводе 4, и взаимно уравновешенные пружины 5, затягиваемые с заданным расчетным усилием.

Пружины 5 установлены на свободных концах тяг б, смонтированных на опорных эле5 ментах 1 с возможностью осевого перемещения и соединенных с хомутом 2.

Предмет изобретения

10 Опора трубопровода, включающая опорные элементы и хомут, отличающаяся тем, что, с целью снижения компенсационных напряжений и стабилизации положения трубопровода, она выполнена с взаимно уравновешенными

15 пружинами, установленными на свободных концах соединенных с хомутом тяг, смонтированных на опорных элементах с возможностью осевого перемещения.

319800

Составитель Л. Шевелева

Техред Л. Куклина Корректоры, О. Зайцева и Е. Усова

Редактор Е. Дайч

Типография пр. Сапунова, 2

Заказ 3829/14 Изд. ¹ 1531 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д, 4/5
