Реферат

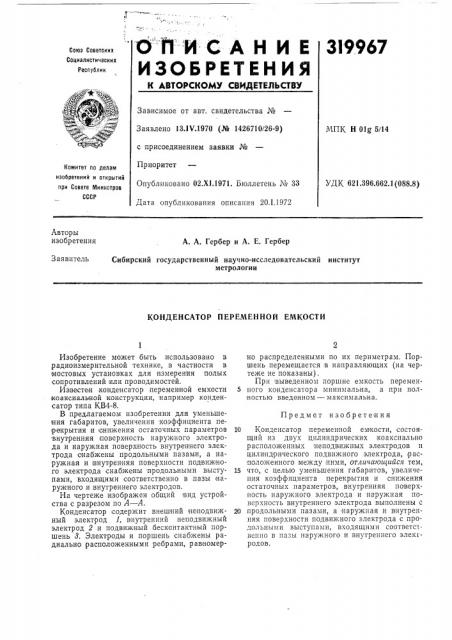

QflMCAH И Е

ИЗОБРЕТЕНИЯ

3I9.967

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.!Ч.1970 (Ж 1426710/26-9) с присоединением заявки №

Приоритет

Опубликовано 02.XI.1971. Бюллетень ¹ 33

Дата опубликования описания 20.1.1972

МПК Н Ol g 5/14

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.396.662.1(088.8) Авторы изобретения

А. А. Гербер и А. Е. Гербер

Заявитель

Сибирский государственный нау гно-исследовательский институт метрологии

КОНДЕНСАТОР ПЕРЕМЕН НОЙ ЕМКОСТИ

Предмет изобретения

Изобретение может быть .использовано в ,радиоизмерительной технике, в частности в мостовых установках для измерения полых сопротивлений или проводимостей.

Известен конденсатор переменной емкости коаксиальной конструкции, например конденсатор типа КВ4-8.

В предлагаемом изобретении для уменьше ния габаритов, увеличения коэффициента перекрытия и снижения остаточных параметров внутренняя поверхность наружного электрода и наружная поверхность внутреннего электрода снабжены продольными пазами, а наружная и IBнутренняя поверхности под вижного электрода снабжены продольными выступами, входящими соответственно в пазы наружного и внутреннего электродов.

На чертеже изображен общий вид устройства с разрезом по А — А.

Конденсатор содержит внешний неподвижный электрод 1, внутренний неподвижный электрод 2 и подвижный бесконтактный поршень 8. Электроды и поршень снабжены радиально расположенными ребрами, равномерно распределенными по их периметрам. Поршень перемещается в направляющих (на чертеже не показаны).

При выведенном поршне емкость перемен5 ного конденсатора минимальна, а при полностью введенном — максимальна.

10 Конденсатор переменной емкости, состоящий из двух цилиндрических коаксиально расположенных неподвижных электродов и цилиндрического подвижного электрода, расположенного между ними, отличающийся тем, 15 что, с целью уменьшения габаритов, увеличения коэффициента перекрытия и снижения остаточных параметров, внутренняя поверхность наружного электрода и наружная поверхность внутреннего электрода выполнены с

20 продольными пазами, а наружная и внутренняя поверхности подвижного электрода с продольными выступами, входящими соответственно в пазы наружного и внутреннего элекгродов.

319967

Редактор Т. Иванова

Заказ 3838/8 Изд. № 1522 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, гр. Сапунова, 2

Составитель И. Герасимова

Текред Л. Евдонов

Корректоры: О. Волкова и Н. Коваленко
