Реферат



Пу нт и.

320089

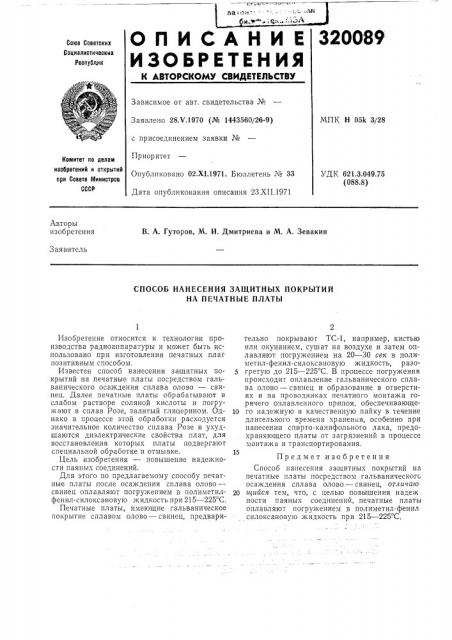

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Доциалистических

Республик

Зависимое от авт. свидетельства №

МПК Н 05k 3/28

Заявлено 28Х.1970 (№ 1443560/26-9) с присоединением заявки №

Приоритет

Опубликовано 02.Х1.1971. Бюллетень № 33

Дата опубликования описания 23,XII.1971

Комитет по делам иаобретений и открытий ори Совете Министров

СССР

УДК 621.3.049.75 (088.8) Авторы изобретения

В. А. Гуторов, М. И. Дмитриева и М. А. Зевакин

Заявитель

СПОСОБ НАНЕСЕНИЯ ЗАЩИТНЫХ ПОКРЫТИЙ

НА ПЕЧАТНЫЕ ПЛАТЫ

Изобретение относится к технологии производства радиоаппаратуры и может быть использовано при изготовлении печатных плат позитивным способом.

Известен способ нанесения защитных покрытий на печатные платы посредством гальванического осаждения сплава олово — свинец. Далее печатные платы обрабатывают в слабом растворе соляной кислоты и погружают в сплав Розе, залитый глицерином. Однако в процессе этой обработки расходуется значительное количество сплава Розе и ухудшаются диэлектрические свойства плат, для восстановления которых платы подвергают специальной обработке и отмывке.

Цель изобретения — повышение надежности паяных соединений.

Для этого по предлагаемому способу печатные платы после осаждения сплава олово —— свинец оплавляют погружением в полиметилфенил-силоксановую жидкость при 215 — 225 С.

Печатные платы, имеющие гальваническое покрытие сплавом олово — свинец, предварительно покрывают ТС-1, например, кистью или окунанием, сушат на воздухе и затем оплавляют погружением на 20 — 30 сек в полиметил-фенил-силоксановую жидкость, разогретую до 215 — 225 С. В процессе погружения происходит оплавление гальванического сплава олово — свинец и образование в отверстиях и на проводниках печатного монтажа горячего оплавленного припоя, обеспечивающе10 го надежную и качественную пайку в течение длительного времени хранения, особенно при нанесении спирто-капифольного лака, предохраняющего платы от загрязнений в процессе монтажа и транспортирования.

Предмет,изобретения

Способ нанесения защитных покрытий на печатные платы посредством гальванического осаждения сплава олово — свинец, отличаю

20 итийся тем, что, с целью повышения надеж ности паяных соединений, печатные платы оплавляют погружением в полиметил-фенил силоксановую жидкость при 215 — 225 С,
