Способ изготовления оксидно-полупроводниковых конденсаторов

Способ изготовления оксидно-полупроводниковых конденсаторов

Иллюстрации

Показать все

Реферат

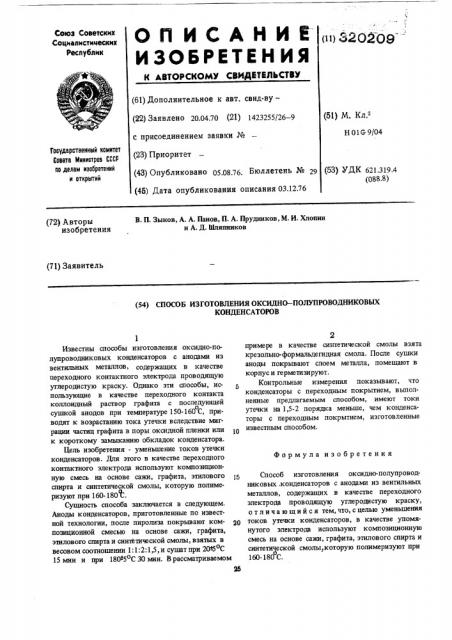

ОП ИСАНИЕ

И306РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) +g(), РQQ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.0470 (21) 1423255/26 — 9 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.0876. Бюллетень № 29 (46) Дата опубликования описания 03.12.76 (51) М. Кл.

Н 01G 9/04

Государственный номитет

Соавта Миниотров СССР

II0 делам изоорвтений и открытий (53) УДК 621.319.4 (088.8) В. П. Зыков, А. А. Панов., П. А. Прудников, М. И. Хлопни и А. Д. Шляпников (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ОКСИДНΠ— ПОЛУПРОВОДНИКОВЫХ

КОНДЕНСАТОРОВ

Формула изобретения

Известны способы изготовления оксидно-полупроводниковых конденсаторов с анодами из вентильных металло содержащих в качестве переходного контактного электрода проводящую углеродистую краску. Однако эти способы, использующие в качестве переходного контакта коллоидный раствор графита с последующей о сушкой анодов при температуре 150-160 С, приводят к возрастанию тока утечки вследствие миграции частиц графита в поры оксидной пленки или 1р к короткому замыканию обкладок конденсатора.

Цель изобретения - уменьшение токов утечки конденсаторов. Для этого в качестве переходного контактного электрода используют композиционную смесь на основе сажи, графита, этилового 15 спирта и синтетической смолы, которую полимеризуют при 160-180%.

Сущность способа заключается в следующем.

Аноды конденсаторов, приготовленные по известной технологии, после пиролиза покрывают ком- р0 позиционной смесью на основе сажи, графита, этилового спирта и синтетической смолы, взятых в весовом соотношении 1:1:2:1,5, и сушат при 20а5оС

15 мин и при 180т5оС 30 мин, В рассматриваемом

25 примере в качестве синтетической смолы взята крезольно-формальдегидная смола. После сушки аноды покрывают слоем металла, помещают в корпус и герметизируют.

Контрольные измерения показывают, что конденсаторы с переходным покрытием, выполненные предлагаемым способом, имеют токи утечки на 1,5-2 порядка меньше, чем конденсаторы с переходным покрытием, изготовленные известным способом.

Способ изготовления оксидно-полупроводниковых .конденсаторов с анодами из вентильных металлов, содержащих в качестве переходного электрода проводящую углеродистую краску, отличающийся тем,что, сцелью уменьшения токов утечки конденсаторов, в качестве упомянутого электрода используют композиционную смесь на основе сажи, графита, этилового спирта и синтетической смолы, которую полимеризуют при

160-180 С.
