I, Вол !

/ вл э, / и

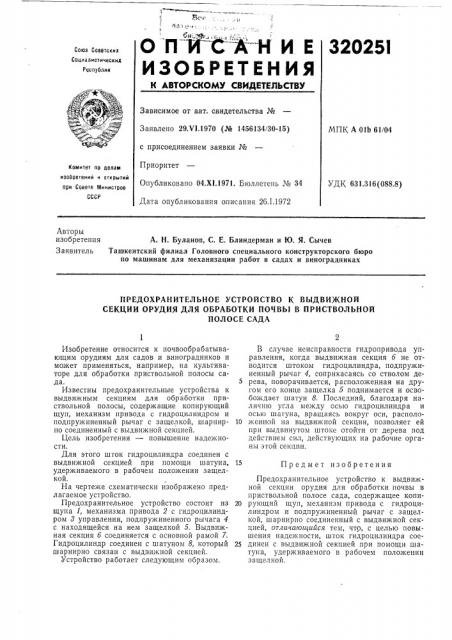

О П "И САН И Е

ИЗОБРЕТЕНИЯ

32025l

Союз Советских

Социалистических

Респтблин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 29.Ч1,1970 (№ 1456134/30-15) с присоединением заявки №

Приоритет

Опубликовано 04.XI.1971. Бюллетень № 34

Дата опубликования о писания 26.1.1972

МПК А Olb 61/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 631.316(088.8) Авторы изобретения А. Н. Буланов, С. Е. Блиндерман и Ю. Я. Сычев

Заявитель Ташкентский филиал Головного специального конструкторского бюро по машинам для механизации работ в садах и виноградниках

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО К ВЫДВИЖНОЙ

СЕКЦИИ ОРУДИЯ ДЛЯ ОБРАБОТКИ ПОЧВЫ В ПРИСТВОЛЬНОЙ

ПОЛОСЕ САДА

Предмет изобретения

Изобретение относится к почвообрабатывающим орудиям для садов и виноградников и может применяться, например, на культиваторе для обработки приствольной полосы сада.

Известны предохранительные устройства к выдвижным секциям для обр аботки приствольной полосы, содержащие копирующий щуп, механизм привода с гидроцилиндром и подпружиненный рычаг с защелкой, шарнирно соединенный с выдвижной секцией.

Цель изобретения — повышение надежности.

Для этого шток гидроцилиндра соединен с выдвижной секцией при помощи шатуна, удерживаемого в рабочем положении защелкой.

На чертеже схематически изображено предлагаемое устройство.

Предохранительное устройство состоит из щупа 1, механизма привода 2 с гидроцилиндром 8 управления, подпружиненного рычага 4 с находящейся на нем защелкой 5, Выдвижная секция б соединяется с основной рамой 7.

Гидроцилиндр соединен с шатуном 8, который шарнирно связан с выдвижной секцией.

Устройство работает следующим образом.

В случае неисправности гидропривода управления, когда выдвижная секция б не отводится штоком гидроцилиндра, подпружиненный рычаг 4, соприкасаясь со стволом де5 рева, поворачивается, расположенная на другом его конце защелка 5 поднимается и освобождает шатун 8. Последний, благодаря наличию угла между осью гидроцилиндра и осью шатуна, вращаясь вокруг оси, располо10 женной на выдвижной секции, позволяет ей при выдвинутом штоке отойти от дерева под действием сил, действующих на рабочие органы этой секции.

Предохранительное устройство к выдвижной секции орудия для обработки почвы в приствольной полосе сада, содержащее копи20 рующий щуп, механизм привода с гидроцилиндром и подпружиненный рычаг с защелкой, шарнирно соединенный с выдвижной секцией, отлича/ощийся тем, что, с целью IIQBbIшения надежности, шток гидроцилиндра сое25 динен с выдвижной секцией при помощи шатуна, удерживаемого в рабочем положении защелкой.
