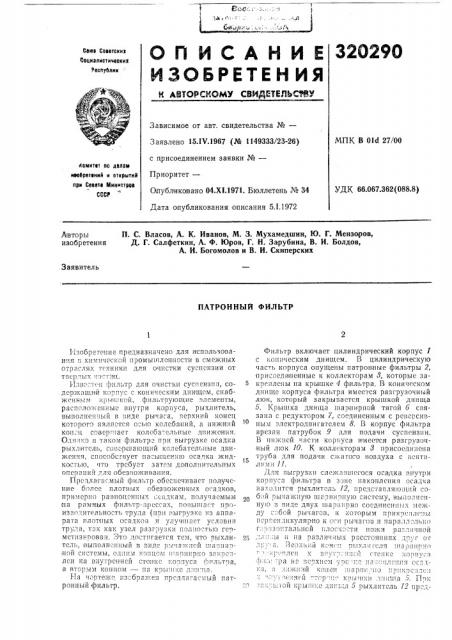

Реферат



320290 ставляет собой две лесенки, шарнирно соединенные между собой и сложенные под некоторымм остр ым угл ом.

Фильтр работает следующим образом.

:Суспензия подается через патрубок 9. Отфильтрова нная жидкость через фильтры 2 проходит коллекторы 8 и выводится из àïïàрата. Осадок с патронных фильтров периодически сбрасывается путем подачи сжатого воздуха из воздушной системы через вентили 11 и коллекторы 8 и оседает в конусной части корпуса-фильтра 1. Накопленный осадок периодически выгружается из корпуса фильтра через люк 10 непосредственно.в сборник осадка для дальнейшей переработки.

Для выгрузки осадка включается электродвигатель 8 и через редуктор с винтом опускается тяга о, соединенная с крышкой днища б. Крышка открывается, увлекая вниз конец рыхлителя 12. При этом рычаги рыхлителя и ножи, прикрепленные к ним, .изменяют свое положение в пространстве и, будучи внедренными в толщу слежавшегося осадка, разрезают его и сдвигают в сторону разгрузочно1го люка,,разрушая при этом о бразован5 ный из осадка свод. Для полного удаления о садка этот процесс открывания и закрывания. крышки повторяют 2 — 3 раза.

10 Предмет изобретения

Патронный фильтр, включающий корпус с коническим днищем, снабженным крышкой, фильтрующие элементы, расположенные внутри корпуса, и рыхлитель, выполненный в виде рычажной шарнирной системы, отли/аюи4ийся тем, что, с целью выгрузки уплотненных осадков, рычажная система рыхлителя шарнирно закреплена одним концом иа внутренней стенке корпуса, а вторым концом — иа крышке дн:и.ща.
