Щеточный скребок для очистки трубопроводов

Щеточный скребок для очистки трубопроводов

Иллюстрации

Показать все

Реферат



320314

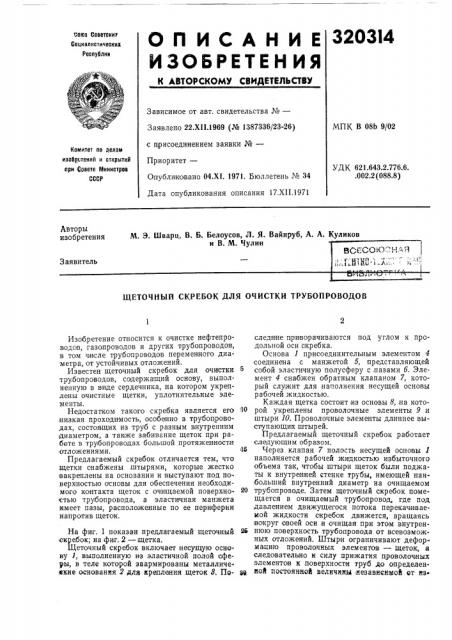

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советскит

Социалистических

Республик

Зависимое от авт. свидетельства ¹вЂ”

Заявлено 22.XII.1969 (Xo 1387336/23-26) с п рисоеди нением заявки №вЂ”

Приоритет—

Опубликовано 04.XI. 1971. Бюллетень № 34

Дата опубликования описания 17.XII.1971

МПК В 08b 9!02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643.2.776.6. .002.2 (088.8) Авторы изобретения

М. Э. Шварц, В. Б. Белоусов, Л. Я. Вайнруб, А. А. Куликов и В. М. Чулин

ВСЕСС1О-;ИЛА

Заявитель

ЩЕТОЧНЫЙ СКРЕБОК ДЛЯ ОЧИСТКИ ТРУБОПРОВОДОВ

Изо бретение относится к очистке нефтепроводов, газопроводов и других трубопроводов, в том числе трубопроводов перемен ного диаметра, от устойчивых отложений.

Известен щеточный скребок для очистки трубопроводов, содержащий основу, вы,постненную в виде сердечника, на котором укреплены очистнь.е щетки, уплотнительные элементы.

Недостатком тако го скребка является его низкая проходимость, особенно в трубопроводах, состоящих из тру 6 с разным внутренним диаметром, а также забивание щеток при работе в тру бопро водах большой протяженности отложениями, Предлагаемый скребок отличается тем, что щетки снабжены, штырями, которые жестко закреплены на основании и выступают под поверх ностью основы для обеспечения нео бходимого контакта щеток с очи щаемой поверхностью трубопровода, а эластичная манжета имеет пазы, расположенные по ее периферии н астр отив щеток.

На фиг. 1 показан предлагаемый щеточный скребок; на фиг. 2 — щетка, Щеточный скребок включает,несущую основу 1, выполненную из эластичной полой сферы, в теле которой заармированы металлические основания 2 для крепления щеток 8. Последние приво рачиваются под углом к продольной оси скребка.

Осно ва 1 присоединительным элементом 4 соединена с манжетой б, представляющей со бой эластичную полусферу с,пазами б. Элемент 4 снабжен обратным клапаном 7, который служит для наголнения несущей основы р а боч ей .жидкостью.

Каждая щетка состоит из основы 8, на кото 10 рой укреплены проволочные элементы 9 и штыри 10. Проволочные элементы длиннее выступающих штырей.

Предлагаемый щеточный скребок работает следующим образом.

16 Через клапан 7 полость несущей основы 1 наполняется рабочей жидкостью избыточного объема так, что бы штыри щеток были поджаты к внутрен ней стенке трубы, имеющей наибольший внутренний диаметр на очищаемом

20 трубопроводе. Затем щеточный скребок помещается в очищаемый трубопровод, где под давлением движущегося потока перекачиваемой жидкости скр ебок движется, вращаясь вокруг своей оси и очищая при этом внутренмй нюю поверхность трубопровода от всевозможных отложений. Штыри ограничивают деформацию проволочных элементов — щеток, а следователыто и силу прижатия проволочных элементов к,поверхности труб до определенной постоянной величищ стезависнмой от нз.

320314

Фиг. f

Щ

Составитель Л. Лаврентьева

Редактор О. С. филиппова Техред Л. Н. Богданова Корректоры 3. И. Тарасова и

О. И. Волкова

Заказ 825 14зд ¹ 1566 Тираж 473 . Подписное

ЦН11ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, )К-35, Раушская наб., д. 4/5

Топография № 24 Главполиграфпрома, Мосива, Г-19, ул. Маокса — Энгельса, 14 меняющегося внутреннего диаметра труб, чему способствует эластичность несущей сфероидальной основы 1.

Проволочные элементы щеток промываются нерекачивавмой по трубопроводу жидкостью, которая проходит через пазы 6 эластичной манжеты б и зазор между очищаемой поверхностью тру бы 11 и несущей основы.

Предмет и зобретения

Шеточный скребок для очистки трубопроводов, напр имер нефтепроводов, содержащий основу, выполненную в виде офероидального эластичного поло го тела с укрепленными на нем щетками, и эластичную манжету, отличаюп4ийся тем, что, с целью повышениями ра ботоспасобности и износостойкости, а также для улучшения очистных свойств щеток скребка при переменном диаметре трубопровода, щетки снабжены штырями, которые жестко закреплены на ооновании и выступают над поверхностью основы .для обеспечения необходи1о моего контакта щеток с очищаемой поверхностью трубопровода, а эластичная манжета имеет пазы, расположенные по ее периферии на:против щеток.
