Устройство для изготовления деталей из проволоки

Устройство для изготовления деталей из проволоки

Иллюстрации

Показать все

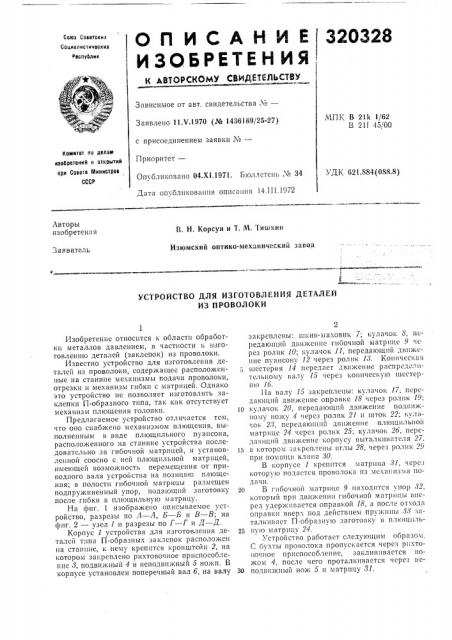

Реферат



320328

Гибочная матрица 9, получая движение от кулачка 8 и проходя матрицу 81, отрезает заготовку заданного размера, прижимает ее к оправке 18 и при своем движении огибает проволоку по оправке. Таким образом получается П-образная заготовка, которая находится внутри гибочной матрицы.

Упор 82, нажимая на П-образную заготовку, не двигается, а пружина 88 под действием движения гибочной матрицы сжимается.

Подойдя к передвижной плющильной матрице 24, гибочная матрица останавливается, Под действием кулачка 17, оправка 18 выходит из паза гибочной матрицы. Упор 82 под действием пружины 88, двигаясь по внутренней полости гибочной матрицы, подает П-образную заготовку в отверстия передвижной плющильной матрицы. Плющильная матрица с заготовкой под действием кулачка 28 и пружины 84 передвигается к плющильному пуансону 12. Пуансон под действием кулачка 11 плющит головку заклепки, после чего плющильная матрица возвращается к гибочной матрице.

Под действием кулачка 26 клин 80 нажимает на корпус выталкивателя 27, снабженного иглами 28. Иглы входят в отверстия плющильной матрицы и выталкивают заклепку.

Под действием кулачка 17 оправка 18 входит в паз матрицы 9, происходит подача проволоки, и цикл повторяется.

Предмет изобретения

Устройство для изготовления деталей из

1О проволоки, содержащее расположенные на станине механизмы подачи проволоки, отрезки и механизм гибки с матрицей, отличи>о цееся тем, что, с целью изготовления деталей типа П-образных заклепок, оно снабжено ме15 ханизмом плющения, выполненным в виде плющильного пуансона, расположенного на станине устройства последовательно за гибочпой матрицей, и установленной соосно с ней плющильной матрицей, имеющей возможность перемещения от приводного вала устройства на позицию плющения, при этом в полости гибочной матрицы размещен подпружиненный упор, подающий заготовку после гибки в плющиль25 ную матрицу.

320328

1/ -/Е! 3. Я

Составнтель И. Басова

Редактор Л., /Каворонкова

Корректор Е. Усова

Заказ 6931 Изд. № 1590 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СCCP

Москва, /К-35, Раушская наб., д. 4/5

Загорская типография
