Способ модифицирования сплавов на никелевой основе

Способ модифицирования сплавов на никелевой основе

Иллюстрации

Показать все

Реферат

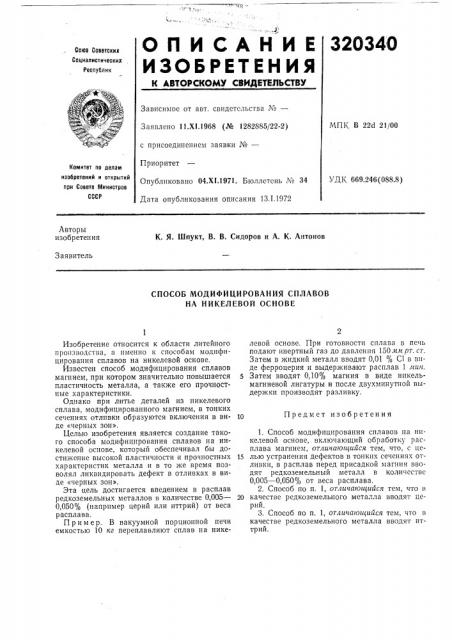

ч" т

":. А, ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

32034О

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.XI.1968 (№ 1282885/22-2) с присоединением заявки №вЂ”

Приоритет

Опубликовано 04.XI.1971. Бюллетснь № 34

Дата опубликования описания 13.1.1972

МПК В 22d 21/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.246(088.8) Авторы изобретения

К, Я. Шпукт, В. В. Сидоров и А. К. Антонов

Заявитель

СПОСОБ МОДИФИЦИРОВАНИЯ СПЛАВОВ

НА НИКЕЛЕВОЙ ОСНОВЕ

Изобретение относится к области литейного производства, а именно к способам модифицирования сплавов на никелевой основе.

Известен способ модифицирования сплавов магнием, при котором значительно повышается пластичность металла, а также его прочностные характеристики, Однако при литье деталей из никелевого сплава, модифицированного магнием, в тонких сечениях отливки образуются включения в виде «черных зон».

Целью изобретения является создание такого способа модифицирования сплавов на никелевой основе, который обеспечивал бы достижение высокой пластичности и прочностных характеристик металла и в то же время позволял ликвидировать дефект в отливках в виде «черных зон».

Эта цель достигается введением в расплав редкоземельных металлов в количестве 0,005—

0,050% (например церий или иттрий) от веса расплава.

Пример. В вакуумной порционной печи емкостью 10 кг переплавляют сплав на никелевой основе. При готовности сплава в печь подают инертный газ до давления 150ллт рт. ст.

Затем в жидкий металл вводят 0,01 % Cl в виде ферроцерия и выдерживают расплав 1 яин.

s Затем вводят 0,10% магния в виде никельмагниевой лигатуры и после двухминутной выдержки производят разливку.

10 Предмет изобретения

1. Способ модифицирования сплавов на никелевой основе, включающий обработку расплава магнием, отличающийся тем, что, с це15 лью устранения дефектов в тонких сечениях отливки, в расплав перед присадкой магния вводят редкоземельный металл в количестве

0,005 — 0,050% от веса расплава.

2. Способ по п. 1, отличатощийся тем, что в

20 качестве редкоземельного металла вводят церий.

3. Способ по п. 1, отличающийся тем, что в качестве редкоземельного металла вводят иттрий.
