Реферат



320419

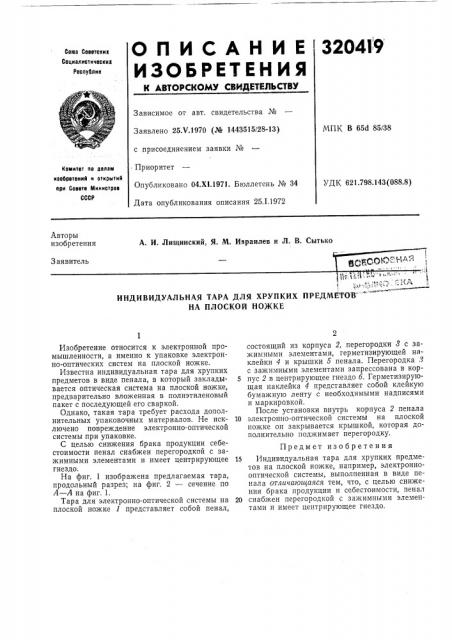

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

3 ависимое от авт. свидетельства №

МПК В 65т1 85/38

Заявлено 25. т/.1970 (№ 1443515/28-13) с присоединением заявки №

- Приоритет

Опубликовано 04.Х!.1971. Бюллетень № 34

Дата опубликования описания 25.1.1972

Комитет по селам изобретений и открытий ори Совете Министров

СССР

УДК 621.798.143(088.8) Авторы изобретения

А. И. Лищинский, Я. М. Израилев и Л. В. Сытько

3 аявитель!

gyp ()Я ЦАЯ.&:

1 "- т 3 т

ИНДИВИДУАЛЬНАЯ ТАРА ДЛЯ ХРУПКИХ ПРЕДМЕТОВ " "

НА ПЛОСКОЙ НО)ККЕ

Изобретение относится к электронной промышленности, а именно к упаковке электронно-оптических систем на плоской ножке.

Известна индивидуальная тара для хрупких предметов в виде пенала, в который закладывается оптическая система на плоской ножке, предварительно вложенная в полиэтиленовый пакет с последующей его сваркой.

Однако, такая тара требует расхода дополнительных упаковочных материалов. Не исключено повреждение электронно-оптической системы при упаковке.

С целью снижения брака продукции себестоимости пенал снабжен перегородкой с зажимными элементами и имеет центрирующее гнездо.

На фиг. 1 изображена предлагаемая тара, продольный разрез; на фиг. 2 — сечение по

А — А на фиг. 1.

Тара для электронно-оптической системы на плоской ножке 1 представляет собой пенал, состоящий из корпуса 2, перегородки 8 с зажимными элементами, герметизирующей наклейки 4 и крышки 5 пенала. Перегородка 3 с зажимными элементами запрессована в кор5 пус 2 в центрирующее гнездо б. Герметизирующая наклейка 4 представляет собой клейкую бумажную ленту с необходимыми надписями и маркировкой.

После установки внутрь корпуса 2 пенала

10 электронно-оптической системы на плоской ножке он закрывается крышкой, которая дополнительно поджимает перегородку.

Предмет изобретения

15 Индивидуальная тара для хрупких предмечов на плоской ножке, например, электроннооптической системы, выполненная в виде пенала отличающаяся тем, что, с целью снижения брака продукции и себестоимости, пенал

20 снабжен перегородкой с зажимными элементами и имеет центрирующее гнездо.
