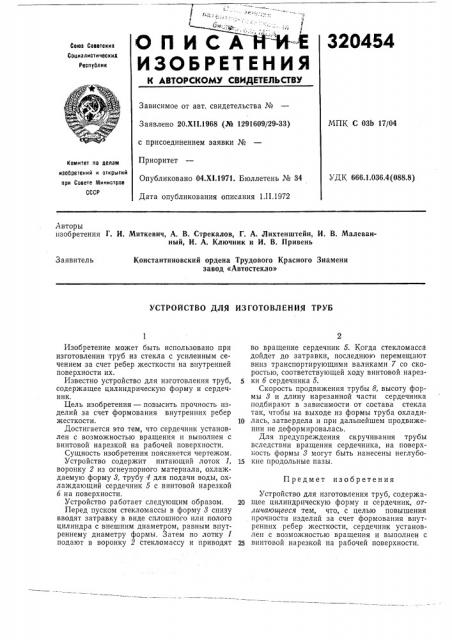

О П И С А Й"И=.Е

ИЗОБРЕТЕНИЯ

320454

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Кв

Заявлено 20.XII.1968 (М 1291609/29-33) с присоединением заявки Мв

Приоритет

Опубликовано 04.XI.1971. Бюллетень Мв 34

Дата опубликования описания 1.II.1972

МПК С ОЗЬ 17/04

Комитет по лелем изобретений и открытий при Совете Министров

СССР

Ъ ДК 666.1.036.4(088.8) Авторы изобретения Г. И. Миткевич, А. В. Стрекалов, Г. А. Лихтенштейн, И. В. Малеванный, И. А. Ключник и И. В. Привень

Заявитель

Константиновский ордена Трудового Красного Знамени завод «Автостекло»

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБ

Предмет изобретения

Изобретение может быть использовано при изготовлении труб из стекла с усиленным сечением за счет ребер жесткости на внутренней поверхности их.

Известно устройство для изготовления труб, содержащее цилиндрическую форму и сердечник.

Цель изобретения — повысить прочность изделий за счет формования внутренних ребер жесткости.

Достигается это тем, что сердечник установлен с возможностью вращения и выполнен с винтовой нарезкой на рабочей поверхности.

Сущность изобретения поясняется чертежом.

Устройство содержит питающий лоток 1, воронку 2 из огнеупорного материала, охлаждаемую форму 8, трубу 4 для подачи воды, охлаждающий сердечник 5 с винтовой нарезкой б на поверхности.

Устройство работает следующим образом, Перед пуском стекломассы в форму 8 снизу вводят затравку в виде сплошного или полого цилиндра с внешним диаметром, равным внутреннему диаметру формы. Затем по лотку 1 подают в воронку 2 стекломассу и приводят во вращение сердечник 5. Когда стекломасса дойдет до затравки, последнюю перемещают вниз транспортирующими валиками 7 со скоростью, соответствующей ходу винтовой нарез5 ки б сердечника 5.

Скорость продвижения трубы 8, высоту формы 8 и длину нарезанной части сердечника подбирают в зависимости от состава стекла так, чтобы на выходе из формы труба охлади10 лась, затвердела и при дальнейшем продвижении не деформировалась.

Для предупреждения скручивания трубы вследствии вращения сердечника, на поверхность формы 8 могут быть нанесены неглубо15 кие продольные пазы.

Устройство для изготовления труб, содержа20 щее цилиндрическую форму и сердечник, отличаюи ееся тем, что, с целью повышения прочности изделий за счет формования внутренних ребер жесткости, сердечник установлен с возможностью вращения и выполнен с

25 винтовой нарезкой на рабочей поверхности, 320454
