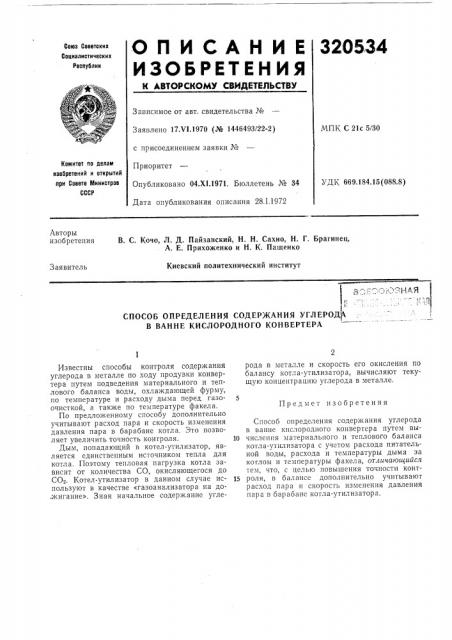

О П И С А Н И Е 320534

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17Х!.1970 (№ 1446493/22-2) с присоединением заявки №

Приоритет

Опубликовано 04.Х1.1971. Бюллетень № 34

Дата опубликования описания 28.1.1972

МПК С 21с 5/30

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669,184.15(088.8) Авторы изобретения

В. С. Кочо, Л. Д. Пайзанский, Н. H. Сахно, Н. Г. Брагинец, А. Е. Прихоженко и H. К. Пащенко

Киевский политехнический институт

Заявитель! р =.: — ;-..--, 1 V л Я

„(1 Е

СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ УГЛЕРОДР.

В ВАННЕ КИСЛОРОДНОГО КОНВЕРТЕРА

Предмет изобретения

Известны способы контроля содержания углерода в металле по ходу продувки конвертера путем подведения материального и теплового баланса воды, охлаждающей фурму, по температуре и расходу дыма перед газоочисткой, а также по температуре факела.

По предложенному способу дополнительно учитывают расход пара и скорость изменения давления пара в барабане котла. Это позволяет увеличить точность контроля.

Дым, попадающий в котел-утилизатор, является единственным источником тепла для котла. Поэтому тепловая нагрузка котла зависит от количества СО, окисляющегося до

СО . Котел-утилизатор в данном случае используют в качестве «газоанализатора на до,жигание». Зная начальное содержание углерода в металле и скорость его окисления по балансу котла-утилизатора, вычисляют текущую концентрацию углерода в металле.

Способ определения содержания углерода в ванне кислородного конвертера путем вы10 числения материального и теплового баланса котла-утилизатора с учетом расхода питательной воды, расхода и температуры дыма за котлом и температуры факела, отличающийся тем, что, с целью повышения точности конт15 роля, в балансе дополнительно учитывают расход пара и скорость изменения давления пара в барабане котла-утилизатора.
