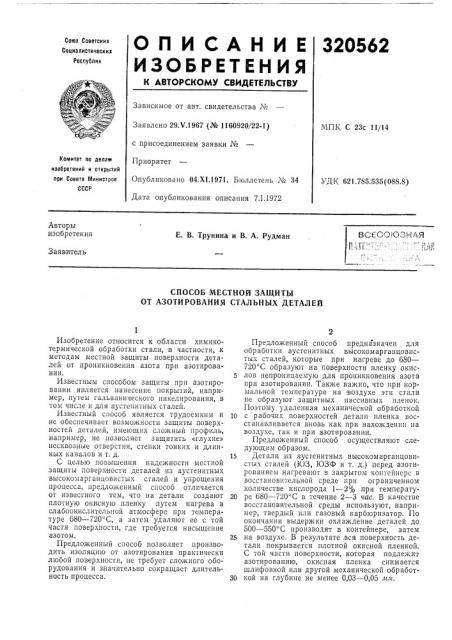

О П И С А Н И Е 320562

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 29.V.1967 (№ 1160920/22-1) МПК С 23с 11/14 с присоединением заявки №

Комитет по делам

Приоритет

Опубликовано 04.Х1.1971. Бюллетень ¹ 34

Дата опубликования описания 7.1.1972 изобретений и открытий при Совете Министров

СССР

УДК 621.785.535 (088.8) Авторы изобретения

BCECQIC> КАЯ

Г- 1 Г

E. В. Трунина и В. А. Рудман

Заявитель

СПОСОБ МЕСТНОЙ ЗАЩИТЫ

ОТ АЗОТИРОВАНИЯ СТАЛЬНЫХ ДЕТАЛЕЙ

Изобретение относится к области химикотермической обработки стали, в частности, к методам местной защиты поверхности деталей от проникновения азота при азотировании.

Известным способом защиты при азотировании является нанесение покрытий, например, путем гальванического никелирования, в том числе и для аустенитных сталей.

Известный способ является трудоемким и не обеспечивает возможности защиты поверхностей деталей, имеющих сложный профиль, например, не позволяет защитить «глухие» несквозные отверстия, стенки тонких и длинных каналов и т. д.

С целью повышения надежности местной защиты поверхности деталей из аустенитных высокомарганцовистых сталей и упрощения процесса, предложенный способ отличается от известного тем, что на детали создают плотную окисную пленку путем нагрева в слабоокислительной атмосфере при температуре 680 †7 С, а затем удаляют ее с той части поверхности, где требуется насыщение азотом.

Предложенный способ позволяет производить изоляцию от азотирования практически любой поверхности, не требует сложного оборудования и значительно сокращает длительность процесса.

Предложенный способ предназначен для обработки аустенитных высокомарганцовистых сталей, которые при нагреве до 680—

720 С образуют на поверхности пленку окислов непроницаемую для проникновения азота при азотировании. Также важно, что при нормальной температуре на воздухе эти стали

IP. образуют защитных пассивных пленок.

Поэтому удаленная механической обработкой

10 с рабочих поверхностей детали пленка восстанавливается вновь как при нахождении»а воздухе, так и при азотировании.

Предложенный способ осуществляют следующим образом.

15 Детали из аустенитных высокомарганцовистых сталей (ЮЗ, ЮЗФ и т. д.) перед азотированием нагревают в закрытом контейнере в восстановительной среде при ограниченном количестве кислорода 1 — 2% при температу20 ре б80 †7 С в течение 2 — 3 час. В качестве восстановительной среды используют, например, твердый или газовый карбюризатор. По окончании выдержки охлаждение деталей до

500 — 550 С производят в контейнере, затем

25 на воздухе. В результате,вся поверхность детали покрывается плотной окисной пленкой.

С той части поверхности, которая подлежит азотированию, окиси ая пленка снимается шлифовкой или другой механической обработ30 кой на глубине не менее 0,03 — 0,05 лтя.

320562

Составитель В. Хацериова

Техред Л. Евдонов

Корректоры: Н. Шевченко и T. Гревцова

Редактор И. Квачадзе

Заказ 3926/17 Изд. № 1708 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушокая наб., д, 4(5

Типография, пр. Сапунова, 2

После азотирования на поверхности со снятой окисной пленкой глубина азотирования соответствует принятой технологии. На поверхности защищенной окисной пленкой насыщение азотом не происходит.

Предмет изобретения

1. Способ местной защиты от азотирования стальных деталей, изготовленных из аустенитных высокомарганцовистых сталей, путем нанесения на поверхность детали покрытия, отличающийся тем, что, с,целью повышения надежности защиты деталей сложной конфигурации, ускорения и упрощения процесса, на детали создают окисную пленку, .которую перед азотированием удаляют с той части поверхности, где требуется насыщение азотом.

2. Способ местной защиты от азотирования .стальных деталей по п. 1, отличающийся тем, что окисную пленку, создают путем нагрева

lo детали в слабоокислительной атмосфере при температуре 680 — 720 С.
