Способ модификации ацетилцеллюлозы

Способ модификации ацетилцеллюлозы

Иллюстрации

Показать все

Реферат



2057!

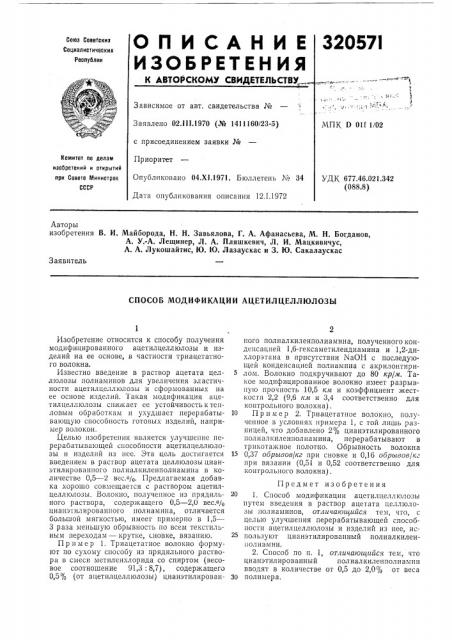

ОП И САНИ

ИЗОБРЕТЕН И

X aSXOiCXOeV ИДЕТЕЛ ТВ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.111.1970 (№ 1411160/23-5) с присоединением заявки №

Пр иор итет

Опубликовано 04.X 1.1971. Бюллетень ¹

Дата опубликования описания 12.1.1972

ПК D Olf 1/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

К 677.46.021.342 (088.8) Авторы изобретения В. И. Майоорода, H. Н. Завьялова, Г. А. Афанасьева, М. Н. Богданов, А. У.-А. Лещинер, Л. А. Пляшкевич, Л. И. Мацкявичус, А. А. Лукошайтис, Ю. Ю. Лазаускас и 3. Ю. Сакалаускас

Заявитель

СПОСОБ МОДИФИКАЦИИ АЦЕТИЛЦЕЛЛЮЛОЗЫ

Изобретение относится к способу получения модифицированного ацетилцеллюлозы и изделий на ее основе, в частности триацетатного волокна.

Известно введение в раствор ацетата целлюлозы полиаминов для увеличения эластичности ацетилцсллюлозы и сформованных на ее основе изделий. Такая модификация ацетилцеллюлозы снижает ее устойчивостьктепловым обработкам и ухудшает перерабатывающую способность готовых изделий, например волокон.

Целью изобретения -является улучшение перерабатывающей способности ацетилцеллюлозы и изделий из пее. Эта цель достигается введением в раствор ацетата целлюлозы цианэтилированного полиалкиленполиамина в количестве 0,5 — 2 вес.%. Предлагаемая добавка хорошо совмещается с раствором ацетилцеллюлозы. Волокно, полученное из прядильного раствора, содержащего 0,5 — 2,0 вес.% цианэтилированного полиамина, отличается большой мягкостью, имеет примерно в 1,5—

3 раза меньшую обрывность по всем текстильным переходам — крутке, сновке, вязанию.

Пример 1. Триацетатное волокно формуют по сухому способу из прядильного раствора в смеси метиленхлорида со спиртом (весовое соотношение 91,3: 8,7), содержащего

0,5% (от ацетилцеллюлозы) цианэтилированного полиалкиленполиамина, полученного конденсацией 1,6-гексаметилендиамина и 1,2-дихлорэтана в присутствии NaOH с последующей конденсацией полиамина с акрилонтирилом. Волокно подкручивают до 80 кр/м. Такое модифицированное волокно имеет разрывную прочность 10,5 км и коэффициент жесткости 2,2 (9,6 км и 3,4 соответственно для контрольного волокна) .

10 П р и и е р 2. Триацетатное волокно, полученное в условиях примера 1, с той лишь разницей, что добавлено 2% цианэтилированного полиалкиленпол намина, перерабатывают в трикотажное полотно. Обрывность волокна

1б 0,37 обрывов(кг при сновке и 0,16 обрывов/кг при вязании (0,51 и 0,52 соответственно для контрольного волокна).

Предмет изобретения

1. Способ модификации ацетилцеллюлозы путем введения в раствор ацетата целлюлозы полиаминов, от тичающийся тем, что, с целью улучшения перерабатывающей способности ацетилцеллюлозы и изделий из нее, используют цианэтилированный полиалкиленполиамин.

2. Способ по п. 1, отличающийся тем, что цианэтилированный полиалкиленполиамип вводят в количестве от 0,5 до 2,0% от веса

30 полимера,
