Реферат

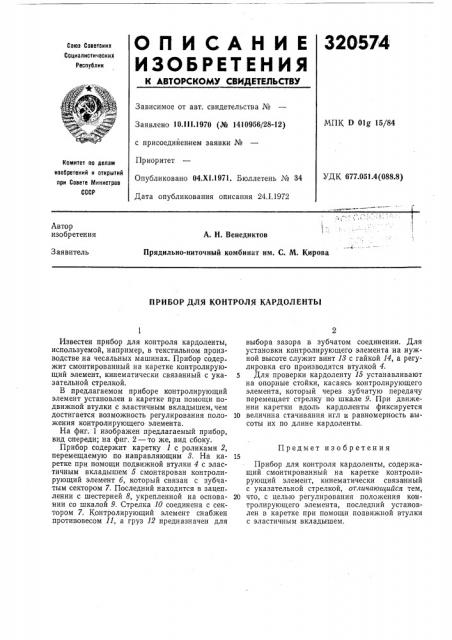

О П И С А Н И Е 320574

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10Л1!.1970 (№ 1410956/28-12) с присоединением заявки №

Приоритет

Опубликовано 04.Х1.1971. Бюллетень № 34

Дата опубликования описания 24.1.1972

МПК 0 01g 15/84

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.051.4(088.8) Автор изобретения

А. Н. Венедиктов

Заявитель

Прядильно-ниточный комбинат им. С. М. Кирова

ПРИБОР ДЛЯ КОНТРОЛЯ КАРДОЛЕНТЫ

Предмет изобретения

Известен прибор для контроля кардоленты, используемой, например, в текстильном производстве на чесальных машинах. Прибор содер жит смонтированный на каретке контролирующий элемент, кинематически связанный с указательной стрелкой.

В предлагаемом приборе контролирующий элемент установлен в каретке при помощи подвижной втулки с эластичным вкладышем, чем достигается возможность регулирования положения контролирующего элемента.

На фиг. 1 изображен предлагаемый прибор, вид спереди; на фиг. 2 — то же, вид сбоку.

Прибор содержит каретку 1 с роликами 2, перемещаемую по направляющим 8. На каретке при помощи подвижной втулки 4 с эластичным вкладышем 5 смонтирован контролирующий элемент б, который связан с зубчатым сектором 7. Последний находится в зацеплении с шестерней 8, укрепленной на основании со шкалой 9. Стрелка 10 соединена с сектором 7. Контролирующий элемент снабжен противовесом 11, а груз 12 предназначен для

2 выбора зазора в зубчатом соединении. Для установки контролирующего элемента на нужной высоте служит винт 18 с гайкой 14, à регулировка его производится втулкой 4.

5 Для проверки кардоленту 15 устанавливают на опорные стойки, касаясь контролирующего элемента, который через зубчатую передачу перемещает стрелку по шкале 9. При движении каретки вдоль кардоленты фиксируется

10 величина стачивания игл и равномерность высоты их по длине кардоленты, 15

Прибор для контроля кардоленты, содержащий смонтированный на каретке контролирующий элемент, кинематически связанный с указательной стрелкой, отличающийся тем, 20 что, с целью регулирования положения контролирующего элемента, последний установлен в каретке при помощи полвижной втулки с эластичным вкладышем.
