Реферат



Класс 21g, 28

-«» «32063

/

Бйик1 ЙЦББцию и 13%1н101

Г

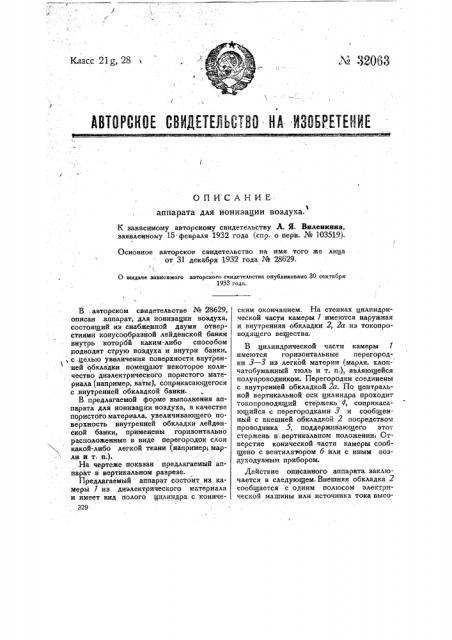

ОПИСАНИЕ

Ъ аппарата для ионизации воздуха.

К зависимому авторскому свидетельству A. Я. Виленкииа, заявленному 15 февраля 1932 года (спр. о перв. № 103519).

Основное авторское свидетельство на имя того же лица от 31 декабря 1932 года № 28629.!

О выдаче зависимого авторского свидетельства опубликовано ЗО сентября

1933 года. В, авторском свидетельстве № 28629, описан,аппарат, для ионизации воздуха, состоящий из снабженной двумя отверстиями конусообразной лейденской банки внутрь которбй каким-либо способом додводят струю воздуха и внутри банки, Ъ с целью увеличения поверхности внутрен-ней обкладки помещают некоторое количество диэлектрического пористого мате-! риала (например, ваты), соприкасающегося с .внутренней обкладкой банки.

В предлагаемой форме выполнения аппарата для ионизации воздуха, в качестве пористого материала, увеличивающего поверхность внутренней обкладки лейденской банки, применены горизонтально расположенные в виде перегородок слои какой-либо легкой ткани (например марли и т. п.). ,На чертеже показан предлагаемый аппарат в вертикальном разрезе.

Предлагаемый аппарат состоит из камеры из диэлектрического материала и имеет вид полого цилиндра с кониче329 ским окончанием. На стенках цилиндрической части камеры имеются наружная и внутренняя обкладки 2, 2а из токопроводящего вещества.

В цилиндрической части камеры имеются горизонтальные перегородки 3 — 3 из легкой- материи (марля. хлопчатобумажный тюль и т. п.), являющейся полупроводником. Перегородки соединены с внутренней обкладкой 2а. По центральной вертикальной оси цилиндра проходит токопроводящий стержень 4, соприкасающийся с перегородками 3 и сообщенный с внешней обкладкой 2 посредством проводника 5, поддерживающего этот стержень в .вертикальном. положении: Отверстие конической части камеры сообщено с вентилятором б или с иным воздуходувным прибором.

Действие описанного аппарата заключается в следующем. Внешняя обкладка 2 сообщается с одним полюсом электрической машины или источника тока высоРедипор А. В. Уяс;i i

7 y. ii, «И=яра» кой частоты и напряжения, а внутоенняя обкладка †другим.

В то же время вентилятор 6 приводится в действие. Подаваемый этим вентилятором воздух проходит сквозь ткань перегородок 3 — 3, насыщенную электричеством, ионизируется и выбрасывается по назначению. Насышение ткани перегородок 3 — 3 электричеством происходит вследствие разности потенциалов между стержнем 4, сообщенным с внешней обкладкой 2 и внутренней обкладкой 2а.

Описанный аппарат может также действовать зарядом подобно лейденской банке.

В этом случае внутренняя обкладка может быть соединена с каким-либо из полюсов, машины, а внешняя обкладка со стержнем 4 — с землей (или наоборот). !

Предмет изобретения.

Форма выполнения аппарата для ионизация воздуха по авторскому свидетельству, № 28629 отличающаяся тем, что в качестве пористогоматериала,увелйчивающего позе охность внутренней обкладки лейденской банки, применены горизонтально расположенные в виде перегородок 3 — 3 слои какой-либо легкой ткани (марля, тюль и т. и.)
