Центробежная турбомашина
Патент 320645
Авторы
- Г. А. Бабак, В. В. Пак , В. А. Стешенко
- Институт горной механики , технической кибернерщд М. М. Федорова
Классы МПК
Центробежная турбомашина
Иллюстрации
Реферат

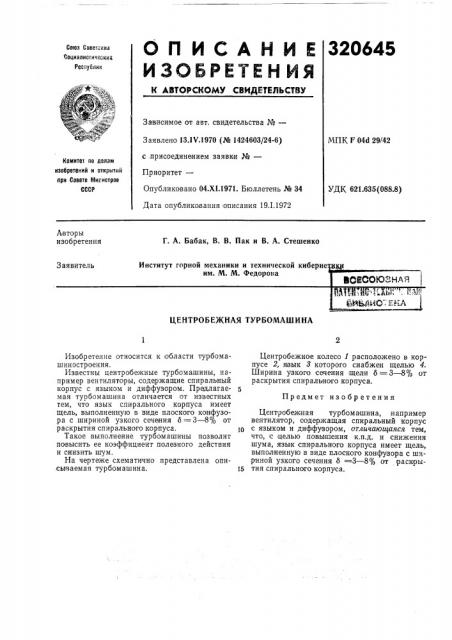

О П И С А Н И Е 320645
ИЗОБРЕТЕН Ия
К АВТОввСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнк
Социалистических
Республик
Зависимое от. авт, свидетельства №вЂ”
Заявлено 13ЛЧ.1970 (№ 1424603/24-6) с,присоединением заявки №вЂ”
Приоритет—
Опубликовано 04.XI.1971. Бюллетень ¹ 34
Дата опубликования описания 19.1.1972
МПК F 04d 29/42
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.635(088.8) Авторы изобретения
Г. А. Бабак, В. В. Пак и В. А. Стешенко
Институт горной механики и технической киберне им. М. М. федорова
Заявитель
ВСЕСОЮ=тНА я
ЦЕНТ РОБ Е)КНАЯ ТУР БОМАШ И НА
Предмет изобр етения
Изобретение относится к области турбомашиностроения.
Известны центробежные турбомашины, например вентиляторы, содержащие спиральный корпус с языком и диффузором. Предлагаемая турбомашина отличается от известных тем, что язык спирального корпуса имеет щель, выполненную в виде плоско го ко нфузора с шириной узкого сечения 6=3 — 8% от раскрытия спирального корпуса.
Такое выполнение турбомашины позволит повысить ее коэффициент полезного действия и снизить шум.
На чертеже схематично представлена опи.сываемая турбомашина.
Центробежное колесо 1 расположено в корпусе 2, язык 8 которого снабжен щелью 4.
Ширина узкого сечения .щели б =3 — 8с о от раскрытия спирального корпуса.
Центро бежная турбомашина, например вентилятор, содержащая спиральный корпус
1р с языком и диффувором, отличающаяся тем, что, с целью повышения к.п.д. и снижения шума, язык спирального корпуса имеет щель, выполненную в виде плоского конфувора с шиpHHîé узкого сечения б =3 — 8% от раск ры15 тия спирального корпуса.
