Реферат

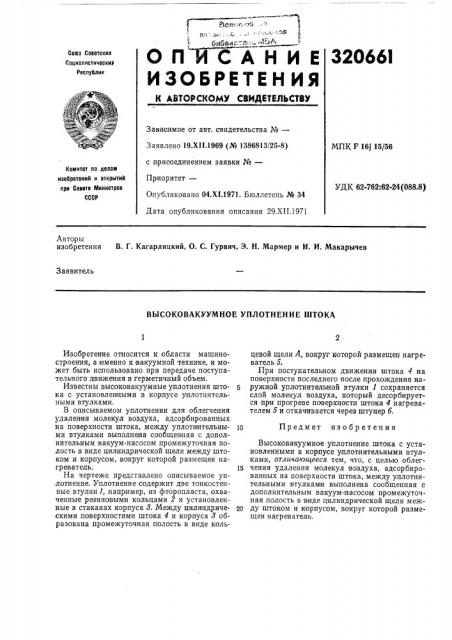

ОП САНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

32066l

Союз Советскив

Социалистически»

Республик

Зависимое от авт. Свидетельства №вЂ”

Заявлено 19.XII.1969 (№ 1386813/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.Х!.1971. Бюллетень № 34

Дата опубликования описания 29.XII.1971

МПК F 16j 15/56

Комитет по делам изобретеиий и открытий при Совете Мииистрав

СССР

УД К 62-762:62-24 (088.8) Авторы изобретения В. Г. Кагарлицкий, О. С. Гурвич, Э. Н. Мармер и И. И. Макарычев

Заявитель

ВЫСОКОВАКУУМНОЕ УПЛОТНЕНИЕ ШТОКА

Изобретение относится к области машиностроения, а яменно к вакуумной технике, и может быть использовано при передаче поступательного д вижения в герметичный объем.

Известны высоковакуумные уплотнения штока с установлен ными в корпусе уплотнительными втулками, В описываемом уплотнении для облегчения удаления молекул воздуха, адсорбированных на поверхности штока, между уплотн ительными втулками выполнвна сообщенная c дополнительным вакуум-насосом промежуточная полость.в виде цилиндрической щели между штоком и корпусом, вокруг которой размещен нагреватель.

На чертеже представлено описываемое уп.лотнение. Уплотнение содержит две тонкостенные втулки 1, напр имер, из фторопласта, охваченные резиновым и кольцами 2 и установленные в стаканах корпуса 8. Между цили ндрическими поверхностями штока 4 и корпуса 8 образована промежуточная полость в виде кольцевой щели А, вокруг которой размещен нагреватель 5.

При поступательном движении штока 4 на поверхности последнего после прохождения наружной уплотнительной втулки 1 сохраняется слой молекул воздуха, который десорбируется при прогреве поверхности штока 4 нагревателем 5 и откачивается через штуцер 6.

10 Пр едм ет из о б р ет еи и я

Высоковахуумное уплотнение штока с установленными в корпусе уплотнительными втулками, отличающееся тем, что, с целью облег15 чения удаления молекул воздуха, адсорбированных на поверхности штока, между уплотнительными втулкам и выполнена сообщенная с дополнительным вакуум-птасосом промежуточная полость в виде цилиндрической щели меж20 ду штоком и корпусом, вокруг которой размещен нагреватель.

320661

Составитель А, Карпов

Редактор В. С. Девятов Техред 3. Тараненко Корректоры О. Тюрина и А. Васильева

Заказ 841 Изд. Ìè,1586 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография М 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14
