Патент ссср 320675
Иллюстрации
Реферат

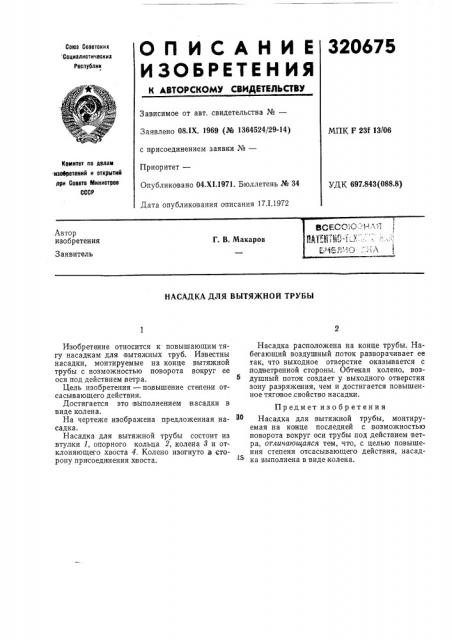

ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
320675
Союз Советских Социалистических
Респуйлии
Зависимое от авт. свидетельства №вЂ”
Заявлено 08.IX. 1969 (№ 1364524/29-14) с п рисоединением заявки №вЂ”
Приоритет—
Опубликовано 04.XI.1971. Бюллетень № 34
Дата опубликования описания 17.1.1972
МПК F 233 13106
KONIHl8T AO делам.изойретаиий и открытий лри Совете Министров
СССР
УДК 697.843 (088.8) ВСЕСС ::- 1- - Л
М1 Ж IIQ.Е:" ".-: : -
,Ч -"11!:, т .: -. „Л
Автор изобретения
Г. В. Макаров
Заявитель
НАСАДКА ДЛЯ ВЫТЯЖНОИ ТРУБЫ
Изобретение относится к повышающим тягу насадкам для вытяжных труб. Из вестны насадки, монтируемые на конце вытяжной трубы с возможностью поворота вокруг ее оси под действием ветра.
Цель изобретения — повышение степени отсасывающего действия.
Достигается это выполнением насадки в виде колена, На чертеже изображена предложенная насадка.
Насадка для вытяжной трубы состоит из втулки 1, опорного кольца 2, колена 8 и отклоняющего хвоста 4. Колено изогнуто в сторону присоединения хвоста, Насадка расположена на конце трубы. Набегающий воздушный лоток разворачивает ее так, что выходное отверстие оказьавается с подветренной стороны, Обтекая колено, воздушный поток создает у выходного отверстия зону разряжения, чем и достигается повышенное тяговое свойство насадки.
Предмет изобретения
Насадка для вытяжной трубы, монтируемая на конце последней с:возможностью поворота вокруг оси трубы под действием ветра, отличающаяся тем, что, с целью повышения степени отсасывающего действия, насадка выполнена в виде колена.
320975
Составитель В. Стерник
Техред А. Камышникова
Редактор И. Квачадзе
Корректор T. Китаева
Типограф ия № 24 Главполиграфпрома, Москва Г-19, ул. Маркса — Энгельса, 14.
Заказ 850 Изд. № 1589 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений:и открытий при Совете Министров СССР.
Москва, Ж-35, Раушская наб., д. 4/5
