Якорь бесколлекторной электрической машины постоянного тока

Якорь бесколлекторной электрической машины постоянного тока

Иллюстрации

Показать все

Реферат



Р (-, у

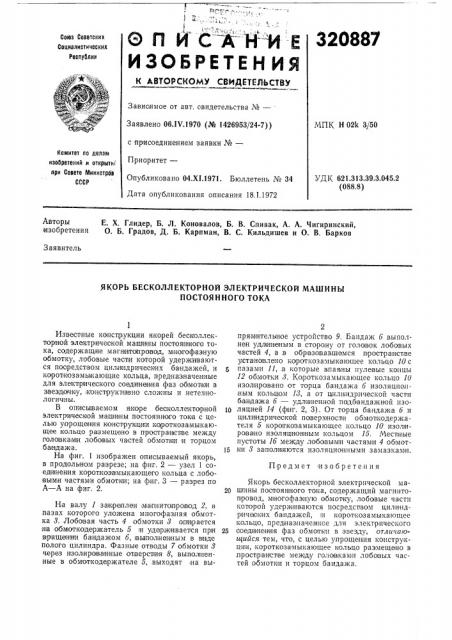

О П ЙСМ Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

320887

Союз Соеетскнх

Социалистических

Республик

cled

Зависимое от авт. свидетельства N—

Заявлено 06ЛЧ.1970 (№ 1426953/24-7) ) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.XI.1971. Бюллетень № 34

Дата опубликования описания 18.1.1972

МПК Н 02k 3/50

Комитет по делам изобретений и открыть при Саеете Мннистрое

СССР

УД I(621.313.39.3.045.2 (088.8) Авторы изобретения

Е. Х. Глидер, Б. Л. Коновалов, Б. В. Спивак, А. А. Чигиринский, О. Б. Градов, Д. Б. Карпман, В. С. Кильдишев и О. В. Барков

Заявитель

ЯКОРЬ БЕСКОЛЛЕКТОРНОЙ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ

ПОСТОЯННОГО ТОКА

Пpедмет изобретения

Известные консцрукции якорей бесколлектор ной электрической маюпи ны постоянного тока, содержащие магн итопровод, м ногофаз ную обмотку, лобовые част и которой удерживаются посредством циллндрических бандажей, и короткозамыкающие к ольца, предназначенные для эле кттрического соединения фаз об мотки в звездочку, конст рукт и впо сложны и нетехнологичны.

В оп исываемом якоре бескол лектор ной электрической машины постоянного ток а с целью упрощения конструкции короттоозамыкающее кольцо размещено в простраоесттве между головкам и лобовых частей обмотками m торцом б а ндажа.

На фиг. 1 изображен описываемый якорь, в про д ольном разрезе; на фиг. 2 — узел 1 соед внения короткоза мыкающего кольца с лобо вьеми частями обмотки; на фиг. 3 — разрез по

А — А на фиг. 2.

На валу 1 закреплен .мапнито про вод 2, в пазах которого уложена многофаз ная обмотка 3, Лобовая часть 4 обмотки 3 опирается н а обмоткодержатель 5 и удерживается прои вр ащеняи бандажом 6, выпосенен ным в в иде полого цилиндра. Фазные отводы 7 обмотки 3 через изолированные QTIBpрст ия 8, выполиенные в обмоткодержателе 5, выходят на вы2 прям ителыное устройство 9. Бандаж 6 выполнен удл ииеным в сторону от головок лобовых частей 4, а в образовавшемся простравст ве утстановлено короткозамыиающее кольцо 10 с пазами 11,,в которые впаяны нулевые ккщы

12 обмотки 3. Короткозамыкающее кольцо 10 изолировано от торца бандажа 6 изоляционным кольцом 13, а от цилиндрической части бандажа 6 — удлиненной подбандажной пзо1р ляцией 14 (фиг. 2, 3). От торца бандажа 6 и цилиндрической поверх ности обмоткодержателя 5 коро тковамыкающее кольцо 10 изолировасго изоляц ион ным кольцом 15. Местные путстоты 16 между ло бовыми частями 4 обмот15 ки 3 запол няются изоляционными замазками.

Якорь бесколлекторной электрической ма2р шины постоянного тока, содержащий магнитопровод, многофаз ную обмотку, лобовые части ко порой удерживаются посредством цилиндр ических бандажей, и короткозамыкающее кольцо, пред назиачениое для элекпрического

25 соеди нен ия фаз обмотки в звезду, отлича ои1ийся тем, что, с целью упрощения конструкции, короткозамыкающее кольцо размещено в пространстве между головками лобовых частей обмоттои и торцом бандажа.

320887

>ccZ. l

Уэел 7

Риг 2

А — 4

&u2, j

Составитель 3. Горник

Тсхред T. Ускова

Редактор В. Фел ьдм а н

Корректор Т. Китаева

Заказ 6272 Тираж 473 Изд. № 1584 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб„д. 4/5

Загорская типография
