Реферат

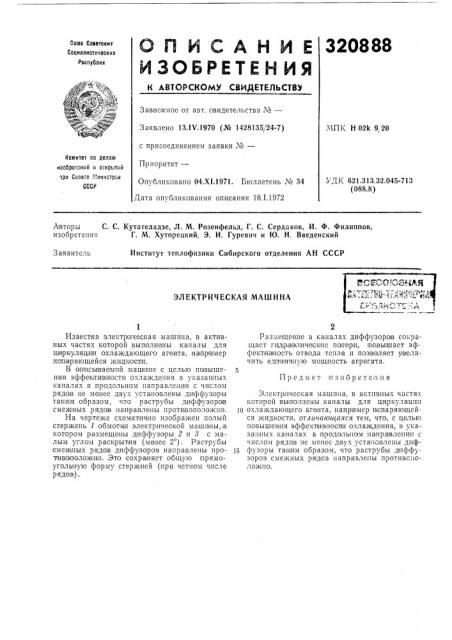

320888

Союз Советокик

Социалистических республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВМ

pl) Зависимое от авт. свидетельства ¹â€”

Заявлено 13.IV.1970 (№ 1428135, 24-7) с присоединением заявки №вЂ”

Приоритет—

Оп1 бликовано 04.Х1.1971. Бюллетень № 34

МПК Н 02k 9, 20

Какитет по делам изо0ретокий и открытий! ри Ссзцте ",.ииистрсз

УД K 621.313.32.045-713 (088.8) Дата опубликования описания 18.1.1972

Авторы С. С. Кутателадзе, Л. М. Розенфельд, Г. С. Сердаков, И. Ф. Филиппов, изооретепия Г. М. Хуторецкий, Э. И. Гуревич и Ю. Н. Введенский

Заявитель

Институт теплофизики Сибирского отделения АН СССР

ЭЛЕКТРИЧЕСКАЯ МАШИНА

Предмет изобретения

Известна электрическая машина, в активных частях которой выполнены каналы для циркуляции(и охлаждающего агента, например иапаря!ощейся жидкоопи.

В оп!и!сываевтой машине с целью по вышения эффективности охлажден!!я в указан ы каналах в продольном направле!си и с числом рядо в не менее двух установлены диффузоры таким образом, что раструбы диффузоро!в смеженных рядов направлены противоположно.

На чертеже схемапично изображен полый стержень 1 обмот!ои электрической машины, в котором размещены диффузоры 2 и 8 с малым углом раскрытия (менее 2 ) . .Раструоы смежпых рядо в диффузоров направлены проттиваположно. Эт!о сохраняет общую прямоугольную форму стержней (при четном числе рядов).

Размещение в каналах диффузоров сокращает гттд ра|вличес!оис патерн, повышает эффектив!новость отвода тепла и поз воляет увеличить единичную мощность агрегата.

Э;!сктрпческая машина, в активных частях котоpÎÉ Выполнены каHалы для циркуляц!!!!

Io охлаждающего агента, например испаряющейся жидкости, отличающаяся тем, что, с целью повышен ня эффекпивноспи охла>кди1ия, В у! азанных каналах в продольном напра!влс с числом рядов пс менее двух установлены дпф-!

5 фузоры татоим образом, что раструбы дпффузоров смежных рядов направлены противо;оложно.

320888

C (Составите.чь 3. Горник

Техред Т. Ускова

Корректор А. Васильева

Редактор В. Фельдман

Загорская типография

Заказ 6272 Изд. № 1584 Тираж 473 Подписное

ЦНИИПИ Комитета по де.чам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5
