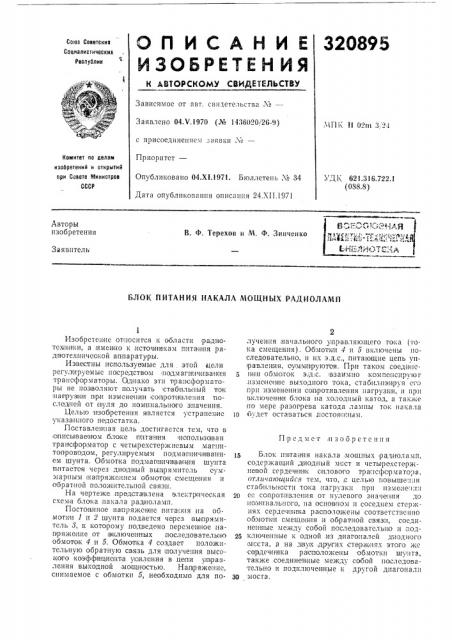

ОП ИСАНИЕ

И ЗОБ РЕТЕ Н И Я

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.V. 1970 (J6 1466020/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.X 1.1971. Бюллетень ¹ 34

Дата опубликования описания 24.Х11.1

МП1 Н 02гп 3 24

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.722.1 (088,8) Авторы изобретения

В. Ф. Терехов и М. Ф. Зинченко

Заявитель

БЛОК ПИТАНИЯ ИАКАЛА МОЩНЫХ РАДHOJIAMII

Предмет нзобретсння

Изобретение относится к области радиотсхтсики, а:имегсно к источникам питания радиотехнической аппаратуры.

Из вестHû используемые для этой цели регулируемые посредствам падмапоичивания трансфо рхтаторы. Однако этн трансформаторы не позволяют получать стабильный то<к напрузс<и п ри измене1гии сопротгсвления последней от сруля до номинального згначения.

Цель<о изоб|ретения является устранение указанного цедостап<а.

Псставлениая цель достигается тем, что в о письоваемом блоке питания иопользаван тра»сфо рматор с четырехстержнсвым магннтопроводам, регулзоруемым подмагничговагсием шунта, Обмотка подмаппичивагния шунта питаетоя через .дио(дный выгсрямитель суммарньгм насоря ксиием о бмоток смещения и обратной положительной связи.

На чертеже.,представлена электрическая схема блока накала радиоламп.

Постоянное напряжение питаиия гна QUмотки 1 и 2 шутнта подается через выпря<митель 8, к которому подведено переметсное напряжение от включенных последовательно обмоток 4;и 5. Обмотка 4 создает положительную обратную связь для,получения высокого коэфф ициента упсиления в цепи угпрагвления выходной мощностью. Нап ряжегние, снимаемое с обмотки 5, необходимо для получения начального утправляющего тока (тока смещения). Обмотки 4 н 5 вкгпочены последовательно, и их э.д.с., питающие цепь уп равления, оуммсрруют с я. При таком соединении обмоток э;д.с. взаимно компенсирую г .изме пение выходного тока, стабилизируя сто гри изменении со противления нагрузки, и прн вт(IIoRB1314I4 блoI<3 на холодный катод, а также по мере разогрева катода лампы ток накала

1(3 будет оставаться згастояслиым.

15 Блок питания накала мощпых:ра,чиоламй, содержащий сиодный мсст и четырехстержневой сердечник силового трасгсформатора, orëè÷àþèIèéñÿ тем, что,,с целью повышен»I стабильнссти тока нагрузки прп из<мене:гни

20 ее сспротивлеп|ия от нулевого значения до поминального, на основном и соседнем стержнях сердечника расположены соответственно обмотки смещения и обратной связи, соединенные между собой последовательно ll . 103,26 ключенные к о дной из диагоналей диодного мс ста, а на двук,других стержнях этого жс сердечника р 3icHioл ожены о б мотки шун та, также соединенные между сабой последовательно и подключенные к другой диагонал;I

3(} моста.

З2ЮЙМ

Составитель Б. Переверзев

Редактор В. Левятов Текред Т. Ускова Корректоры Л. Орлова и H. Коваленко

Заказ б271 Изд. № 1583 Тлра>к 473 11одписное

LIHHH1TH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Загорская типография
