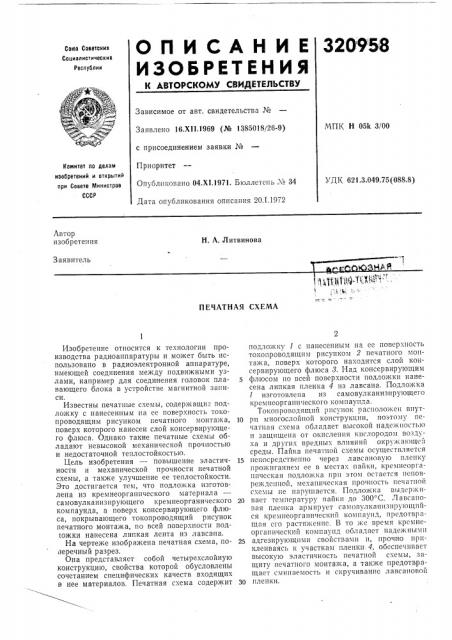

320 95 8
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сопиалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.Х11.1969 (№ 1385018/26-9) с присоединением заявки №
Приоритет
Опубликовано 04.Х1.1971. Бюллетень ¹ 34
Дата опубликования описания 20.1.1972
МПК Н 05k 3/00
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.3.049.75 (088.8) Автор изобретения
H. А. Литвинова
Заявитель
ПЕЧАТНАЯ СХЕМА
Изобретение относится к технологии производства радиоаппаратуры и может быть использовано в радиоэлектронной аппаратуре, имеющей соединения между подвижными узлами, например для соединения головок плавающего блока в устройстве магнитной записи.
Известны печатные схемы, содержащи. подложку с нанесенным на ее поверхность токопроводящим рисунком печатного монтажа, поверх которого нанесен слой консервирующего флюса. Однако такие печатные схемы обладают невысокой механической прочностью и недостаточной теплостойкостью.
Цель изобретения — повышение эластичности и механической прочности печатной схемы, а также улучшение ее теплостойкости.
Это достигается тем, что подложка изготовлена из кремнеорганического материала самовулканизирующего кремнеорганического компаунда, а поверх консервирующего флюса, покрывающего токопроводящий рисунок печатного монтажа, по всей поверхности под(о>кки нанесена липкая лента из лавсана.
На чертеже изображена печатная схема, поперечный разрез.
Она представляет собой четырехслойную конструкцию, свойства которой обусловлены сочетанием специфических качеств входящих в нее материалов. Печатная схема содержит подложку 1 с нанесенным на ее поверхность токопроводящим рисунком 2 печатного монтажа, поверх которого находится слой консервирующего флюса 8. Над консервирующим
5 флюсом по всей поверхности подложки нанесена липкая пленка 4 из лавсана. Подложка
/ изготовлена из самовулканизпрующего кремнеоргапического компаунда.
Токопроводящнй рисунок располо>ксн внут10 ри многослойной конструкции, поэтому печатная схема обладает высокой надежностью и защищена от окисления кислородом воздуха и других вредных влияний окружающей среды. Пайка печатной схемы осуществляется
15 непосредственно через лавсановую пленку прожиганием ее в местах пайки, кремнеорга|шческая подло>кка прп этом остается неповрежде|шой, механическая прочность печатной схемы пе нарушается. Подложка выдержи2О вает температуру пайки до 300 С. Лавсановая пленка армирует самовулкаштзирующийся крем неорганический компаунд, предотвр ащая его растя>кение. В то же время кремнеоргапическпй компаунд обладает наде>кн ti»t
25 адгезирующпми свойствами и, прочно приклеиваясь к участкам пленки 4, обеспечивает высокую эластичность печатной схемы, защиту печатного монтажа, а также предотвращает сминаемость и скручивание лавсановой
30 пленки.
32О958
Предмет изобретения
Составитель Г. Челей
Текред Л. Богданова
Корректор T. Бабакина
Редактор О. Филиппова
Заказ 3940/18 Изд. ¹ 1580 Тира>к 473 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете i11èíèñòðîâ СССР
Москва, Ж-35, Раушскан иаб., д, 4, 5
Т|шографин, ир. Сапунова, 2
1. Печатная схема, содержащая подложку с нанесенным на ее поверхность токопроводящим рисунком печатного монтажа, поверх которого нанесен слой консервирующего флюса, отличающаяся тем, что, с целью повышения эластичности и механической прочности печатной схемы, ее подложка изготовлена из кремнеорганического материала, а поверх
4 консервирующего флюса по всех поверхности подложки нанесена липкая пленка.
2. Печатная схема по п. 1, отличающаяся тем, что липкая пленка изготовлена из лавсана.
3. Печатная схема по п. 1, отличающаяся тем, что подложка изготовлена из самовулканизирующего кромнеорганического компаун10 да.
